在使用allegro设计PCB时，有时我们会需要导入一个原理图中没有的器件（例如，一个螺钉），但是，由于网表中不存在，所以无法直接导入。那么如何操作呢？
1/5

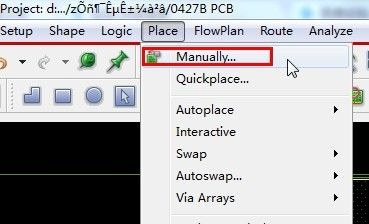

首先，点击place-manually
2/5
2在弹出的窗口中，点击高级设置选项卡，勾选librry。如图。
3/5
在同一窗口，点击放置列表选项卡，下拉框中选择package symbols。如图。
3/5
该信息未经许可获取自百度经验
4/5
下面列表中选择需要放置的器件，然后放置到合适的位置，点击CLOSE
5/5
就完成了不在原理图中 器件的放置。
-
-
