如何借助CAD计算并导出图形点坐标值

图形CAD绘制：通过CAD软件绘制二维图形轮廓。注意坐标原点设置在与数控加工的工件坐标系重合位置。一般为图形几何中心位置。

数据提取。【工具】-【数据提取】命令，进入数据提取界面，需要设置一个dxe模板，任意文件名，保存电脑上。

选择数据源。选中需要导出的图形范围。建议采用当前图形中选择对象，框选后，点击enter。下一步对象中选择点，排除多段线。

选择特征。主要需要图形的点的坐标信息，特征仅筛选选择【几何图形】，保留位置XYZ信息即可。或者XY信息就行，二维图形没有Z信息。

排列特征数据顺序。这一步显示ＸＹ信息。根据数控需要的路径顺序，调整各点顺序，方便导出表格信息后查阅使用。

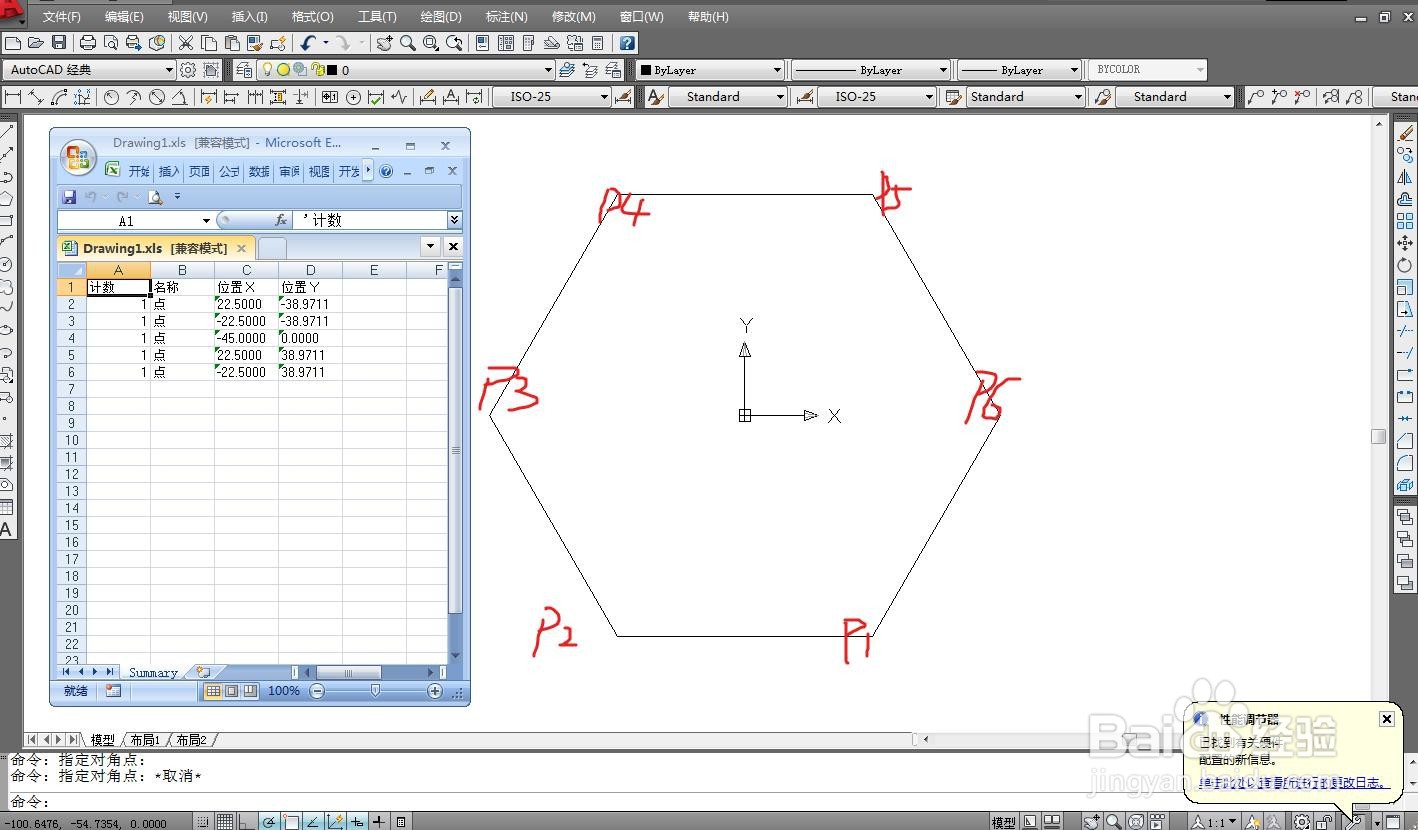

导出信息到EXCEL。这一步将导出的信息导出到excel中。
