本文介绍如何在2016版本的Su中画球体？主要介绍2种方法，具体请看如下步骤。

工具/原料

  • 草图大师（我的是2016版本的，版本无限制）
  • 电脑

方法/步骤

  1. 1

    首先打开SU软件，选择左侧工具栏【圆形工具】或者是快捷键C，画任意半径的圆形；

    如何在Sketchup草图大师中画球体？
  2. 2

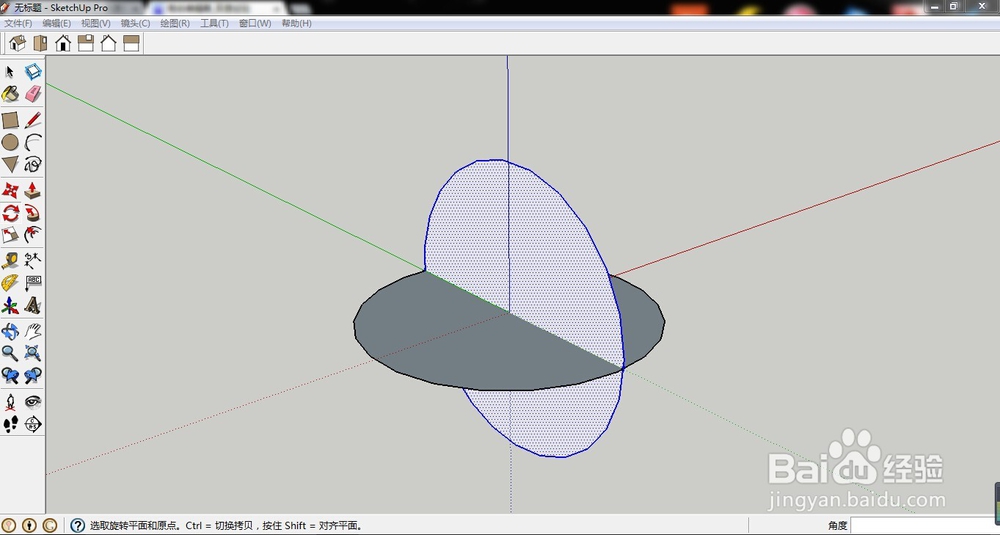

    点【选择工具】，选中刚画的圆形，然后选择工具栏中【旋转工具】，选择目标圆形圆心并按住【Ctrl】不放，将圆形沿着Z轴方向，旋转复制；

    如何在Sketchup草图大师中画球体？
  3. 3

    这里有个细节要注意一下，旋转的时候坐标轴要按我下面得视角看，比较好旋转，这点初学者比较容易犯错误；

    如何在Sketchup草图大师中画球体？
  4. 4

    复制完后，选中其中的一个圆形，鼠标右键建立组件或是群组，然后按住SHIF选着移动工具或者是快捷键Ｍ，移动到Ｚ轴相应位置，右击选着炸开模型。Su8是分解；

    如何在Sketchup草图大师中画球体？
    如何在Sketchup草图大师中画球体？
    如何在Sketchup草图大师中画球体？
  5. 5

    选中底部圆形轮廓，注意是轮廓线不是整个选中，接着在右侧工具然选【跟随路径】，选中垂直的圆形，这样球体就大功告成了！

    如何在Sketchup草图大师中画球体？
  6. 6

    第二种方法是，直接用VRAY，选着【球体工具】，即可，这种方法比较简单，但是缺点是球体的半径无法更改

    END
  7. 6
    此文章未经许可获取自百度经验

注意事项

  • 要熟练知道每一个工具的具体位置，操作起来效率比较高；
  • 要有耐心，看不明白的可以咨询我或者是多试试哦；
