UG10.0如何建模焊接法兰？

如下图所示，

打开UG10.0软件，

新建一个空白的模型文件，

然后另存为“焊接法兰”文件。

如下图所示，

执行【拉伸——XY基准平面】，直接进入草图。

如下图所示，

激活圆命令，画三个圆，一大两小，圆心在纵轴上，

添加几何约束，两小圆等径，

激活快速尺寸命令，标注尺寸：55.5、111、ø60、R13，

激活直线命令，四条线段，大圆小圆相切，

激活快速修剪命令，修剪整圆为圆弧，

点击完成，退出草图。

如下图所示，

回到拉伸对话框，

方向向下，

设置距离：0开始，18结束。

如下图所示，

执行【菜单——插入——设计特征——圆柱体】，

指定矢量，

设置尺寸：直径48.6，高度12，

布尔求和，

点击“应用。”

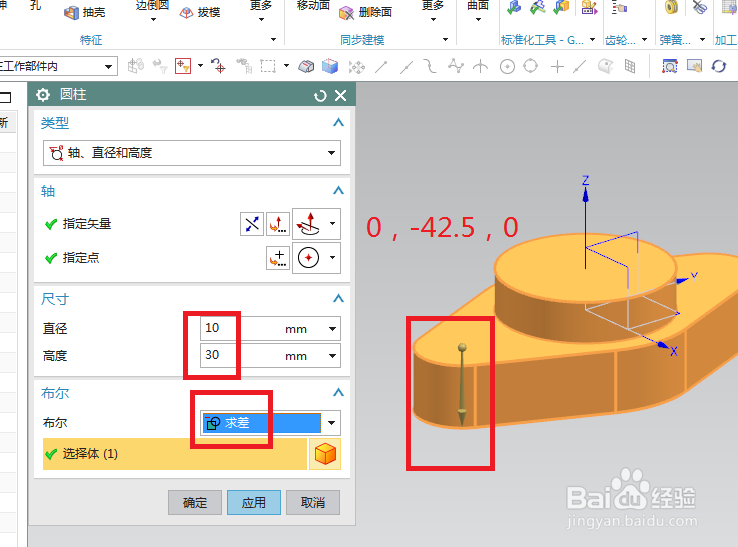

如下图所示，

指定矢量Z轴，方向向下，

指定点：坐标0，-42.5，0，

设置尺寸：直径10，高度30，

布尔求差，

点击“应用”。

如下图所示，

指定矢量Z轴，方向向下，

指定点：坐标0，42.5，0，

设置尺寸：直径10，高度30，

布尔求差，

点击“应用”。

如下图所示，

指定矢量Z轴，方向向下，

指定点：坐标0，0，12，

设置尺寸：直径40，高度50，

布尔求差，

点击“应用”。

如下图所示，

指定矢量Z轴，方向向下，

指定点：坐标0，0，12，

设置尺寸：直径42.1，高度20，

布尔求差，

点击“确定”。

如下图所示，

点击工具栏中的边倒圆命令，

点击实体中的交线，

对话框设置半径R5，

点击确定。

如下图所示，

执行【更多——螺纹】，激活螺纹命令，

螺纹类型详细，

选择内孔侧面，

点击确定。

————

用这种方法快速创建两个螺纹。

如下图所示，

隐藏基准坐标系，

显示设置为着色，

执行【渲染——真实着色——全局材料钢】。

最后的焊接法兰就出现在下图中了。
