    我们在使用AD绘制原理的时候难免用到16针高脚端子，本文就为大家介绍如何在AD中放置16针高脚端子。

工具/原料

  • 软件版本：Altium designer 9
  • 操作系统:Windows 7 64 位 版本: 6.1

方法/步骤

  1. 1

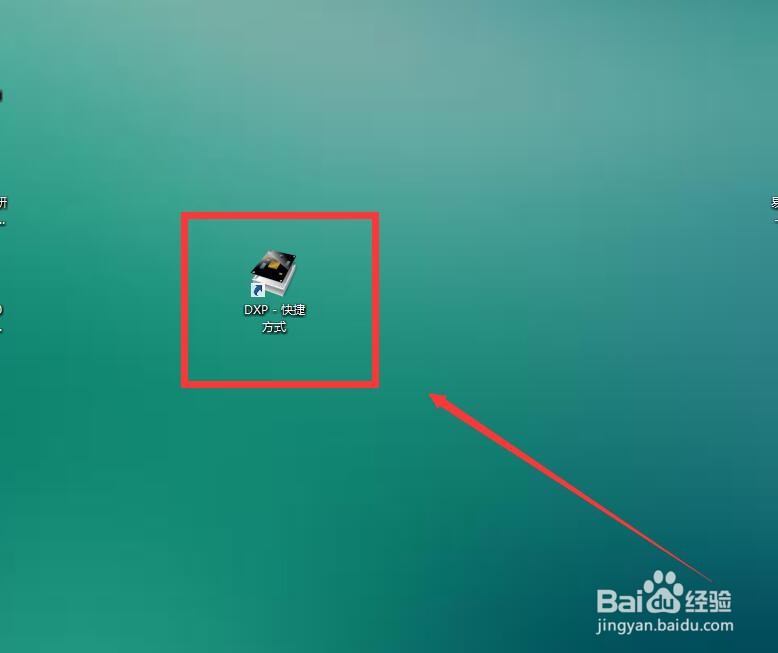

    首先打开AD软件，如图

    如何在AD中放置16针高脚端子？
  2. 2

    依次点击文件-新的-原理图，如图

    如何在AD中放置16针高脚端子？
  3. 3

    然后在右侧找到如图所示的库，如图

    如何在AD中放置16针高脚端子？
  4. 4

    接着输入“Header 16H”，然后点击“Place Header 16H”如图

    如何在AD中放置16针高脚端子？
  5. 5

    此时出现一个活动的16针高脚端子，如图

    如何在AD中放置16针高脚端子？
  6. 5
    相关内容非法爬取自百度经验
  7. 6

    拖动16针高脚端子到合适的位置，单击鼠标左键完成绘制，如图，这样一个16针高脚端子就绘制好了。

    如何在AD中放置16针高脚端子？
    END

注意事项

  • 注意16针高脚端子的PCB封装。
  • 编写不易，欢迎点赞！
