type-cast的用法总结（一）

打开labview的后面板，通绵泰轿过programming——numeric——data manipulation，选择拖拽扬久type cast模块，并将其进行最基础的线爹薪路连接。

我们将输入类型选择为I16（含16bits）；

而type类型为：U8（含8bits）；

此时我们发现输入的32767，输出的确实127。数值变小，这至少说明在转换中数据出现了溢出。

之所以出现溢出，是因为将16位数据转换为8位数据时失去了8位的数值，而在labview cast定义中，失去的是低权位的数值，所以这里只保留了16位数值的左侧8位。我们经过下面的计算就可以知道结果却是127；

注：对于正整数，有符号和无符号二进制数值转换为10进制时结果一模一样。

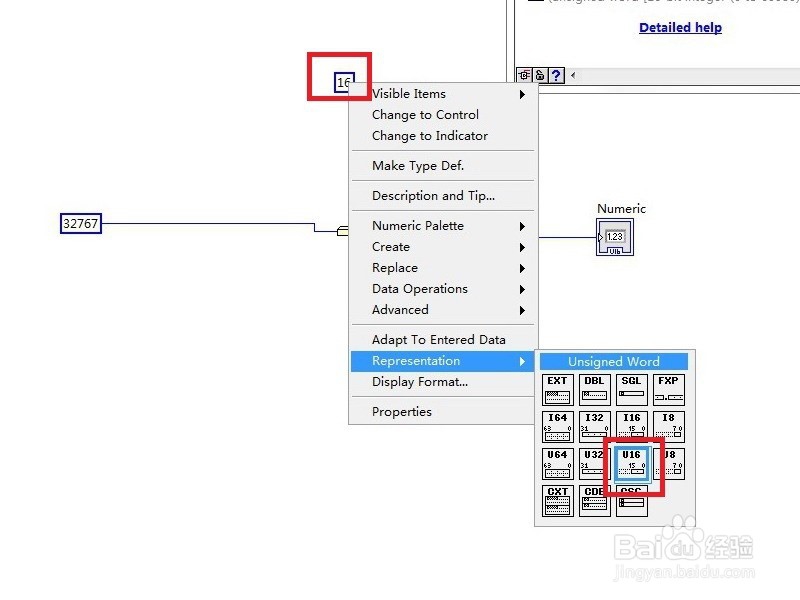

如果将type变为I16和U16，根据上一步的注，可以知道此事位宽均相同。

此时位宽完全相同，数值完全等于输入的数值。此时相当于没有进行任何数值转换。

有前面知道，输入为I16；

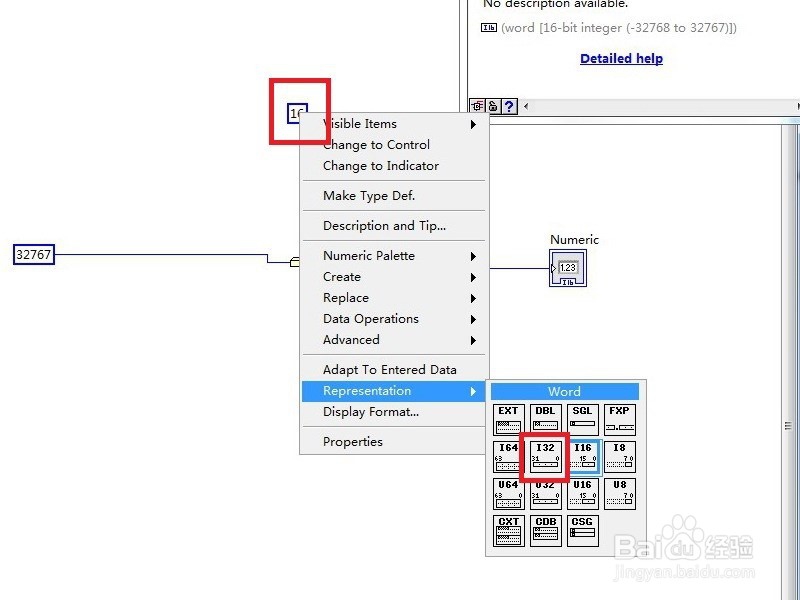

如果我们将type变为I32；此时位宽增加了16位；

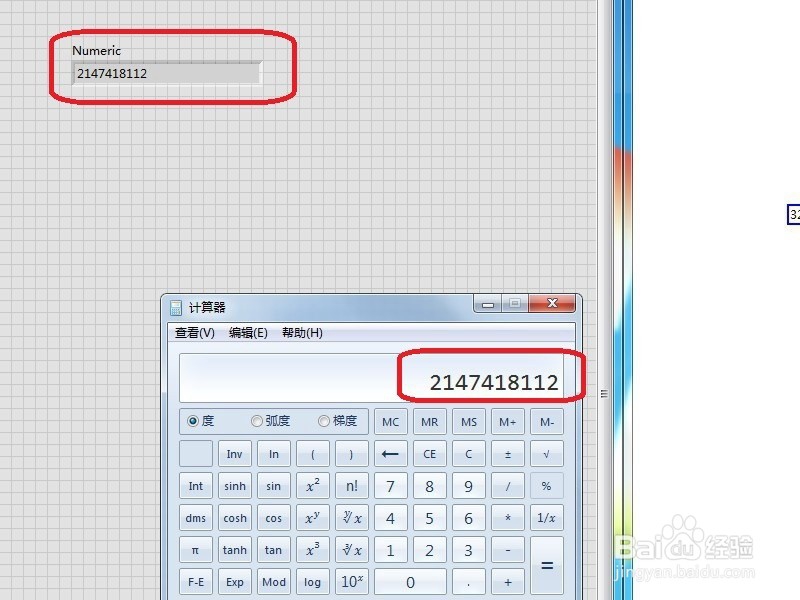

运行后可以看到数值远远大于输入数值。

此时转换过程是，I16位从I32位的左侧开始占空，而右侧的低权位缺省位、为0；

注1：输入为有符号，符号位为0；

注2：转换为无符号时，守卫仍为0；

注3：位宽的位置序号从右往左，从0开始计数。

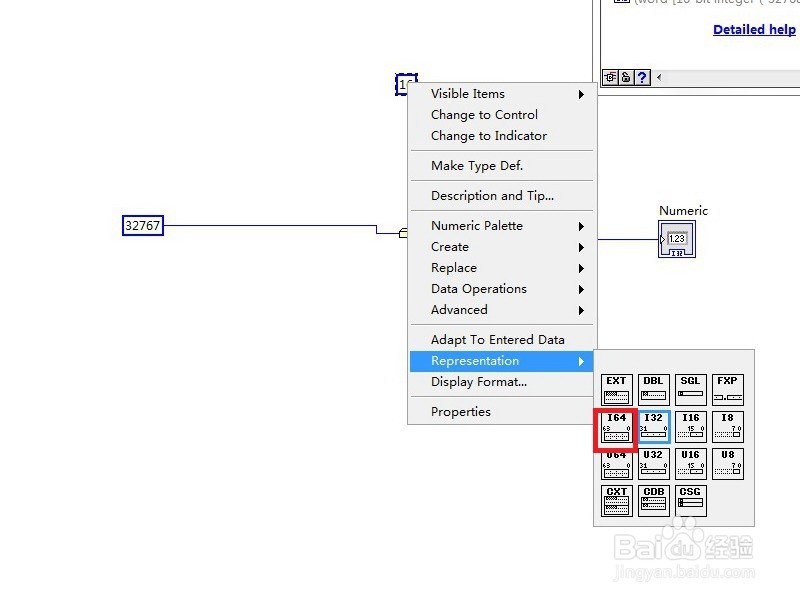

同样，当我们将type类型改为I64位，此时位宽进一步加倍；

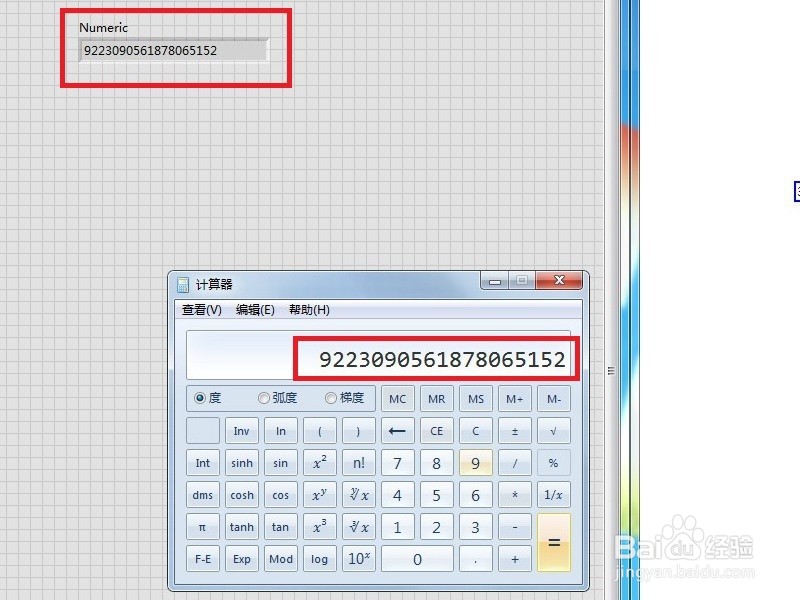

计算结果更加接近天文数字，和输入值之间的关系很难捉摸。

此时我们只需要知道右侧缺省0的位数为48，然后很方便进行算数计算就可以得到labview一样的结果。

注：符号位为正，用0赋值。
