用arduino实现模拟值的读取

做实验前首先要知道电位器的3个引脚，两端的引脚接正负极，中间接模拟输入口，也就是A0-A5口，通过旋转，改变其电阻值。

其次就是了解arduino板子的组成，如下图所示，左边就是模拟输入口和电源等接口，右边就是数字输入口（IO口），上面就是串口和电源接口。

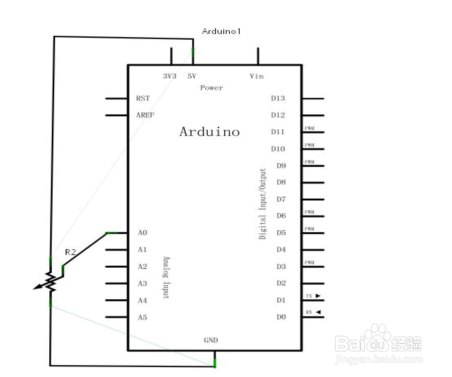

然后就是画硬件图，很简单，电位器左端接板子的GND，右端接其正5V，中间接模拟输入口，这里我用的A0，可以改其他的，到时程序你相应更改下就行。

然后就是写程序，也不难，只要读取模拟值，进行串口打印即可，这里我程序还设置了一个LED灯，闪烁一次代表读一次。

然后编译上传到板子上，点击软件右上方的串口工具，出现下图，读取模拟量值，你可以通过旋转来改变模拟量值。
