如何用AltiumDesigner绘制STC89C51单片机封装

新建一个新的封装库。选择菜单栏上的【文件】即可看到，具体操作如下图所示：

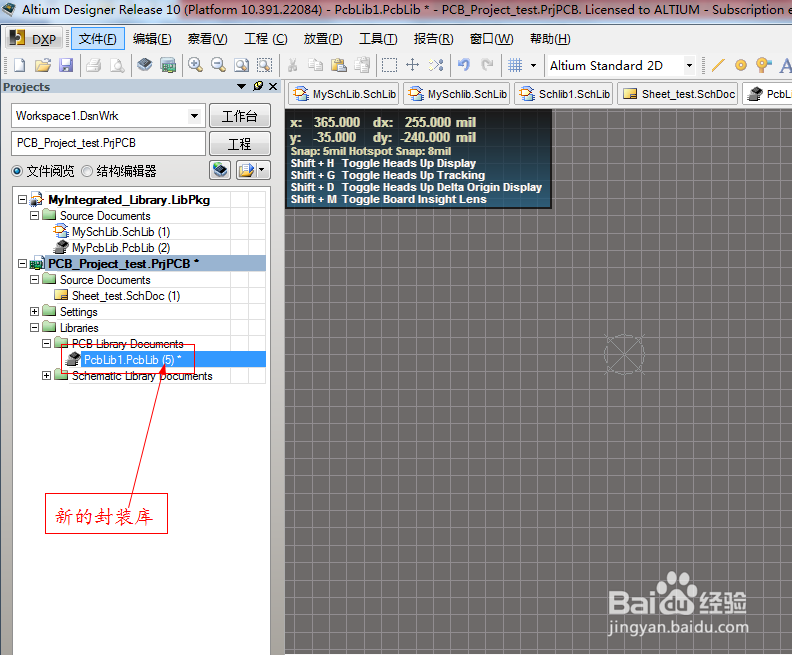

做完上面的操作后，即可看到新建的封装库，在新建的封装库中有一个新的元器件封装，如下图所示：

按【Ctrl+S】保存新建的封装库，自定义命名并保存到我们的自定义文件夹，以便今后查找。如下图所示：

选择菜单栏上【工具】，单击该选项下的【元器件向导】，系统会自动弹出PCB器件向导对话框。具体操作如下图所示：

选择【下一步】，具体情况如图：

因为这里我们要画的是PDIP式封装，所以选择DIP，然后再单击【下一步】。具体情况如下图所示：

参照STC89C51的数据手册上的封装尺寸，填写对话框中的各项数据，然后继续选择【下一步】，具体操作情况如下图：

对照数据手册中的各项参数，填好对话框中的各项内容，然后继续选择【下一步】，具体操作情况如下图：

选择默认值，继续单击【下一步】，具体操作情况如下图：

在对话框中填写焊盘的数量（这里我们填写的应该是40，因为有40个引脚），然后继续单击【下一步】，具体操作情况如下图：

在对话框中填写DIP名称（这里我们填写的是默认值），然后继续单击【下一步】，最后单击【完成】。具体操作情况如下图：

这时，一个STC89C51单片机的DIP封装就绘制完成了。具体情况如下图：

如何用AltiumDesigner绘制STC89C51单片机的DIP封装，这里已经介绍完了，你学会了吗？是不是很简单啊，学习记得要记笔记哦！
