对称度怎么标注及含义图解

首先，在电脑上打开CAXA电子图板2013版，并绘制了如下图所示的一个圆形零件，现在还没有标注各种类型的形位公差。

在开始标注对称度公差之前，需要标注一个基准线作为一个参考线，所以，在菜单栏中选择“常用”菜单，并在“标注”模块选择基准代号，接下来根据提示选择所需要的基准线即可，如下图所示。

基准线标注好了之后，接下来，仍然需要选择“常用”菜单，并在“标注”模块选择形位公差，对称度公差属于形位公差的一种形式。

随后便会打开“形位公差”设置窗口，在该窗口的“公差代号”中，选择对称度公差符号，在公差1中输入适当的对称度公差值，比如输入0.025，在基准一中输入A，表示基准线为A，点击确定。

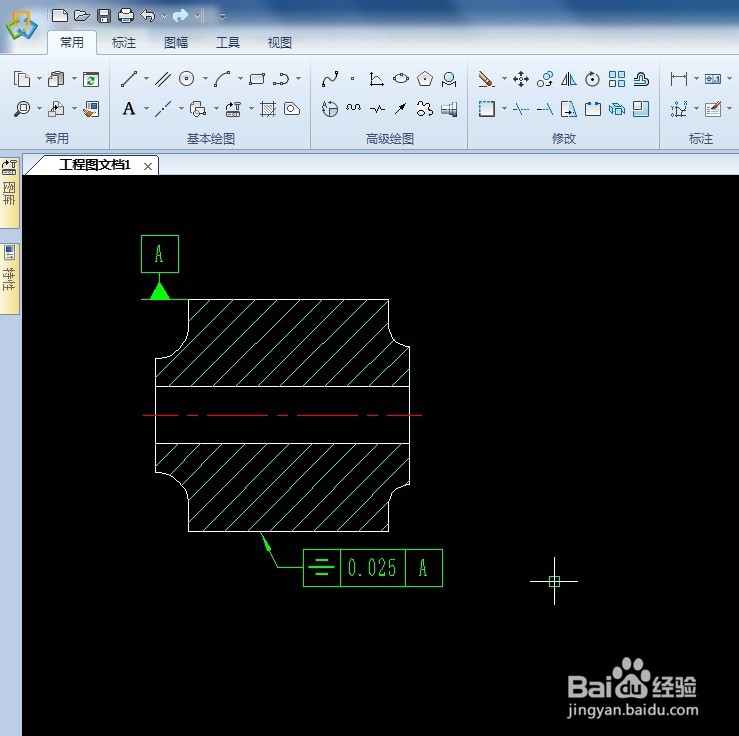

接下来就是标注对称度公差了，我们选择一条需要标注的线段，将对称度公差标注放置在合适位置上即可，完成后如下图所示。

对于对称度公差来说，对称度符号是固定的，后面标注的0.025和A表示该直线相对于基准线A来说，它们之间的垂直距离公差需要在0.025mm之内。
