今天看见有人在问，在用solidworks做工程图的时候，怎么标注球的直径呢，下面笔者就来介绍一下。

工具/原料

  • solidworks

方法/步骤

  1. 1

    打开一个solidworks工程图，如图所示

    solidworks工程图怎么标注球的直径
  2. 2

    先在草图中用智能尺寸标注出该球的圆形直径，如图所示

    solidworks工程图怎么标注球的直径
  3. 3

    已经标注出了该球形的圆形直径，如图所示

    solidworks工程图怎么标注球的直径
  4. 4

    再选中该尺寸，左侧弹出该尺寸的信息，在下方点击更多，如图所示

    solidworks工程图怎么标注球的直径
  5. 5

    在插入符号栏目中找到修正符号，如图所示

    solidworks工程图怎么标注球的直径
  6. 6

    选择球形尺寸符号，确定，如图所示

    solidworks工程图怎么标注球的直径
  7. 6
    相关内容非法爬取自百度经验
  8. 7

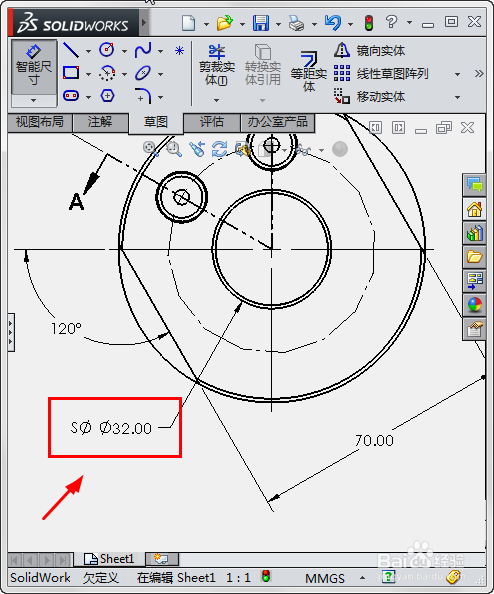

    返回工程图界面，球形尺寸符号就标注好了，如图所示

    solidworks工程图怎么标注球的直径
    END

注意事项

  • 在尺寸中插入修正符号中的球形直径。
  • Sφ就行球形直径符号。
