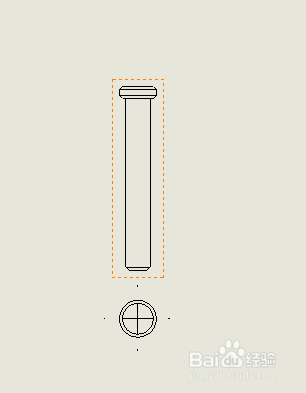

打开SolidWorks工程图后，发现上次做好的图不能显示，如何处理？

关于Solidworks工程图不显示的问题

方法/步骤

  1. 1

    第一步，选择图像，右键，单击，选择打开图档，选择浏览文件单击进入，如图所示

    关于Solidworks工程图不显示的问题
    关于Solidworks工程图不显示的问题
  2. 2

    第二步，打开文件，保存关闭

    关于Solidworks工程图不显示的问题
  3. 3

    第三步，按ctrl+tab键切换到工程图，选择不能显示的图形，右键，单击，选择显示，跳出“不能找到工程视图的模型配置”单击确定

    关于Solidworks工程图不显示的问题
    关于Solidworks工程图不显示的问题
  4. 4

    第四步，单击保存和重建模型命令，再次选择不能显示的图像，选择，单击右键，选择，显示。完成

    关于Solidworks工程图不显示的问题
    关于Solidworks工程图不显示的问题
  5. 5

    第五步，以此类推完成。

    关于Solidworks工程图不显示的问题
    END
  6. 5
    本页面未经授权抓取自百度经验

注意事项

  • 此为我个人验证多次才发布，不代表所有文件通用。
