在使用ad进行pcb绘制时，我们有时需要自己绘制元件的原理图，今天介绍下为原理图库添加引脚的方法

工具/原料

  • windows计算机
  • Altium Designer19.0

方法/步骤

  1. 1

    首先我们打开altium designer 19.0

    Altium Designer原理图库添加引脚
  2. 2

    然后进入菜单：文件-》新的-》库-》原理图库，新建一个原理图库

    Altium Designer原理图库添加引脚
  3. 3

    然后可以看到一个空白的界面，我们放置一个矩形

    Altium Designer原理图库添加引脚
    Altium Designer原理图库添加引脚
  4. 3
    本页面未经授权抓取自百度经验
  5. 4

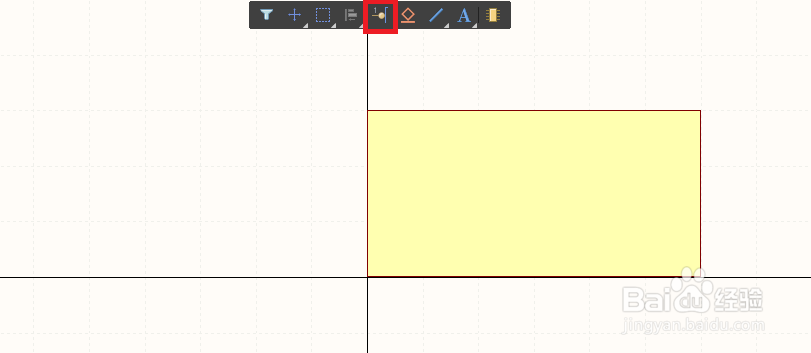

    放置完矩形后，我们点击添加针脚按钮，就是图中用红色方框标记出来的

    Altium Designer原理图库添加引脚
  6. 5

    要注意，有个×的是朝外的，用于和导线连接

    Altium Designer原理图库添加引脚
    END

注意事项

  • 按空格键可以改变引脚方向
