我们在使用AD绘制PCB的时候。某些情况会出现找不到对应元器件的封装的情况。接下来详细介绍如何解决。

工具/原料

  • 联想(Lenovo)拯救者R7000
  • Windows10
  • altium designer2016

方法/步骤

  1. 1

    打开AD软件。

    如何解决AD软件生成PCB时找不到封装
  2. 1
    此文章未经许可获取自百度经验
  3. 2

    生成PCB的时候提示“Footprint Not Found H-J-LINK”。

    如何解决AD软件生成PCB时找不到封装
  4. 3

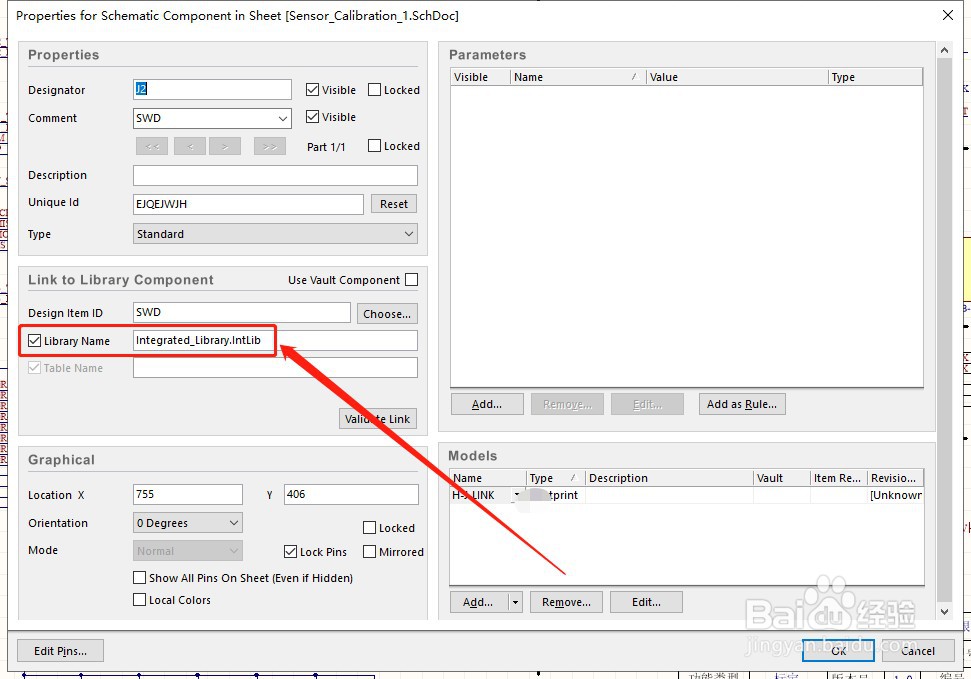

    找到这个元器件，我们发现集成库名字有误，点击“Choose”，选择正在当前使用的集成库即可。

    如何解决AD软件生成PCB时找不到封装
  5. 4

    选择完之后，点击“OK”。

    如何解决AD软件生成PCB时找不到封装
  6. 5

    如图所示，错误解除。

    如何解决AD软件生成PCB时找不到封装
