三节串联锂电池充电芯片，5V和18V输入2款电路图

三节3.7V的锂电池串联，11.1V和最大12.6V锂电池充电电路的解决方案。在应用中，一般使用低压5V，如USB口直接输入的给三串锂电池充电，还有是15V或者18V，20V输入降压给锂电池充电的两种情况。

方法/步骤

1

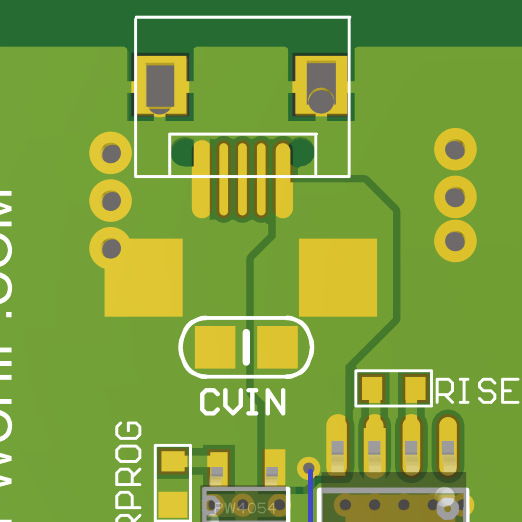

5V，USB口输入电路：
PW4053 是一款 5V 输入，最大 1.2A 充电电流，支持三节锂离子电池的升压充电管理 IC。PW4053 集成功率 MOS，采用异步开关架构，使其在应用时仅需极少的外围器件，可有效减少整体方案尺寸。
2
外围比较简洁，可智能调节充电电流大小，防止拉垮适配器输出，可匹配所有适配器。在笔记本电脑自带的USB口也是可以给三节锂电池充电。
2
本页面未经许可获取自百度经验
3
18V，输入降压电路：
PW4203是一款4.5V-22V输入，最大2A充电，支持1-3节锂电池串联的同步降压锂离子电池充电器芯片，适用于便携式应用。可通过芯片VSET引脚选择1节充电或2节串联充电3节串联充电。
PW4203集成了频率800 kHz的同步降压稳压器，具有极低的导通电阻，可实现高充电效率和简单的电路设计。
4
PW4203具有输入过压保护24V，和低压启动保护3.9V，还具有输出VBAT电池充电电压的过压保护，输出短路保护，过温保护，过流保护，过时间保护。
5
同时，三节锂电池锂电池的输出电压范围是9V-12.6V之间。我们需要转成5V，或者3.3V等时，需要使用LDO或者是DC-DC降压电路了。
LDO如PW6206，最高输入40V的LDO
DC-DC如
PW2162,4.5V-16V输入，输出2A
PW2163,4.5V-18V输入，输出3A
PW2312,4.5V-30V输入，输出1A
PW2330,4.5V-30V输入，输出3A
