用CAD计算型材截面惯性矩、惯性积、抗弯矩等

  • 浏览:25934
  • |
  • 更新:

下面给出的是 Cad 计算截面特性的基本原理,这些工作软件会自动计算的,用户不用进行这样复杂的操作。

工具/原料

  • AUTOCAD画图软件

方法/步骤

  1. 1

    计算截面惯性矩以及抗弯矩:

    先在 ACAD 中调出需要计算的图形文件,保证图形完全封闭且没有重合线(图一) 。

    图一

    用CAD计算型材截面惯性矩、惯性积、抗弯矩等
  2. 2

    1. 利用 reg 命令将该图形作成面域:

    a. 命令行输入 reg 命令;

    b. 选择所有线条,右键结束,会建立两个面域;

    2. 将两面域作差集:

    a. 在菜单中选择“修改”—“实体编辑”—“差集” ;

    b. 选择外围线框,右键结束;

    c. 选择内部线框,右键结束,会合成为一个整体面域。

    3. 查询截面特性:

    a. 在菜单中选择“工具”—“查询”—“面积 /质量特性” ,或直接键入“ massprop ”命令(这个和LI命令查得的结果不一样);

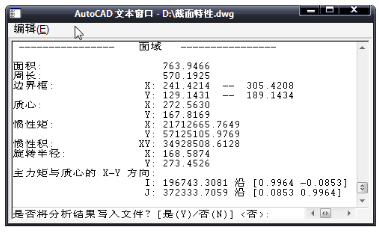

    b. 选择面域,右键结束, ACAD 显示结果框如图二;

    图二

    用CAD计算型材截面惯性矩、惯性积、抗弯矩等
  3. 3

    c. 将坐标原点移动到质心:用 ucs — or — 272.5630,167.8169;

    d. 再次查询截面特性:在菜单中选择“工具”—“查询”—“面积 /质量特性” ,或直接键入“ massprop ”

    命令,选择面域,右键结束, ACAD 显示结果框如图三;

    图三

    用CAD计算型材截面惯性矩、惯性积、抗弯矩等
  4. 3
    本页面未经授权抓取自百度经验
  5. 4

    e. 在图三计算结果中可以看到:

    这个截面的惯性矩:

    I x =198020.4540mm4

    I y =371056.5600 mm4

    这个截面的抗弯矩(下列公式中分母值分别为图三显示的边界值) :

    W x1=Ix /Ymin

    =198020.4540/38.6738

    =5120.2740 mm3

    W x2= Ix /Ymax

    =198020.4540/21.3265

    =9285.1829 mm3

    W y1= IY /Xmin

    =371056.5600/31.1416

    =11915.1411 mm3

    W y2= IY /Xmax

    =371056.5600/ 32.8578

    =11292.7999 mm3

    END

注意事项

  • 注意:是否把坐标原点移到质心,惯性积结果是不一样的。
