Autium Designer软件设计多张原理图时，偶尔会出现对全局元件或者局部元件不能编号的情况。这里就以AD16为例，介绍一种不能编号的情况及解决办法。

工具/原料

  • Autium Designer 16

方法/步骤

  1. 1

    多张原理图页中第3页有个电阻没有编号，如下图

    AD原理图编号不管用的解决办法
  2. 2

    选择“Tools->Annotate Schematics Quietly”，如下图

    AD原理图编号不管用的解决办法
  3. 2
    此文章未经授权抓取自百度经验
  4. 3

    弹出“information”对话框，显示没有元件需要编号，如下图

    AD原理图编号不管用的解决办法
  5. 4

    解决办法如下，选择“Tools->Annotate Schematics...”，如下图

    AD原理图编号不管用的解决办法
  6. 5

    弹出“Annotate”对话框，如下图，发现原理图页3前面没有勾选

    AD原理图编号不管用的解决办法
  7. 6

    在原理图页3前面打钩

    AD原理图编号不管用的解决办法
  8. 7

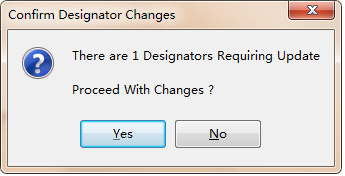

    关闭窗口，并重新进行“Tools->Annotate Schematics Quietly”操作，结果如下图，点击"Yes"即完成编号

    AD原理图编号不管用的解决办法
    AD原理图编号不管用的解决办法
    END
