FLUENT是一款优秀的仿真模拟软件,其强大的功能能够解决许多问题。在进行FLUENT固体接触导热模拟时,许多小伙伴不知设置导热接触面,本文将结合自身经验,提出设置固体接触导热接触面的方法。

FLUENT固体接触导热接触面该如何设置?

工具/原料

  • ICEM CFD
  • FLUENT

方法/步骤

  1. 1

    ICEM建模

    首先是建立模型,利用ICEM建立起如图所示的模型。长度为20,宽度为10。

    FLUENT固体接触导热接触面该如何设置?
  2. 2

    创建2D块

    点击Blocking选项,点击Creat Block选择2D Planar块

    FLUENT固体接触导热接触面该如何设置?
  3. 3

    块的切分

    点击Blocking中的 Split Block,选择Split Method为Prescribed point

    FLUENT固体接触导热接触面该如何设置?
  4. 4

    将块添加进不同的固体域part

    右键点击固体域,点击Add to part,选择块添加进去,这一步很重要,划分了两个计算固体域,后续生成shadow面的原理正是因为这一步。

    FLUENT固体接触导热接触面该如何设置?
  5. 5

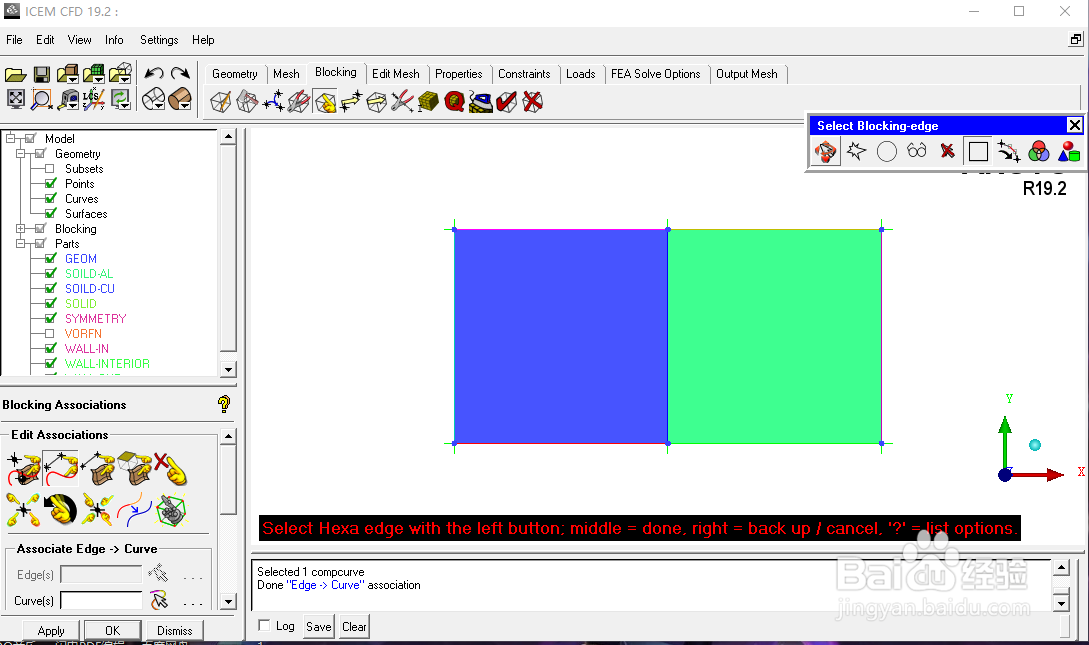

    进行块edge与几何线的关联

    2D平面块每一条edge都需要与几何线关联,不然生成网格会出错。单击Blocking关联,进行关联。

    FLUENT固体接触导热接触面该如何设置?
  6. 6

    设置全局网格参数

    点击Global Mesh Size,进行全局网格设置,设置比例因子及网格最大尺寸。

    FLUENT固体接触导热接触面该如何设置?
  7. 7

    生成网格

    点击Blocking中Pre-mesh Params,选择Update all,即可生成均匀网格。

    FLUENT固体接触导热接触面该如何设置?
  8. 8

    选择求解器并从块中加载网格

    选择ANSYS FLUENT作为求解器,ICEM 输出网格时,需要点击Flie→Mesh→Loading from blocking。

    FLUENT固体接触导热接触面该如何设置?
  9. 9

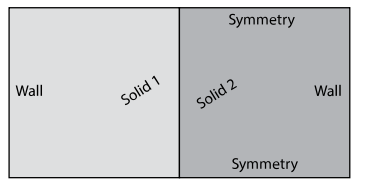

    设置边界条件

    交界面选择边界类型为wall,这样在导入FLUENT后,软件会识别为固体导热耦接触面,其余按照图中设置。

    FLUENT固体接触导热接触面该如何设置?
  10. 10

    导出网格

    注意选择2D,不然导入FLUENT会出错

    FLUENT固体接触导热接触面该如何设置?
  11. 11

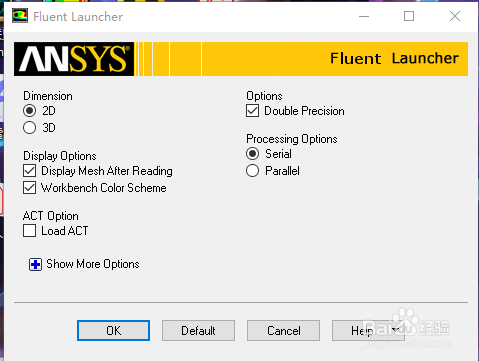

    打开FLUENT

    以2D,双精度的模式打开FLUENT。

    FLUENT固体接触导热接触面该如何设置?
  12. 12

    导入划分好的网格

    进行常规check等操作,发现网格质量良好。

    FLUENT固体接触导热接触面该如何设置?
  13. 12
    该信息未经授权抓取自百度经验
  14. 13

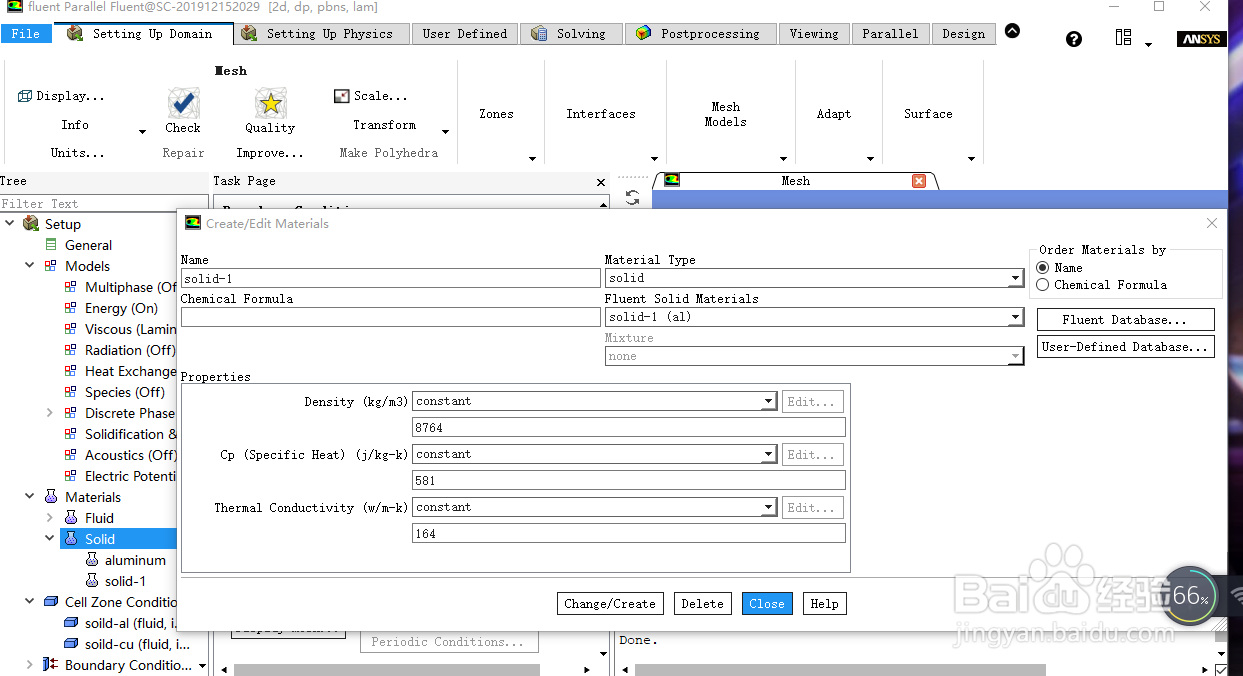

    激活能量方程后,设置材料属性

    激活Engery方程,这一步较简单。设置好两个固体域的材料属性。

    FLUENT固体接触导热接触面该如何设置?
  15. 14

    设置边界条件出现shadow

    发现出现了shadow面,即在固体接触面出现接触面,shadow为阴影的意思,在固体接触处相当于有两个面,它们默认的边界类型是couple,这样就能够使热量正常传递。

    FLUENT固体接触导热接触面该如何设置?
  16. 15

    计算结果云图

    表明热流量能够穿过固体接触面,设置成功。

    FLUENT固体接触导热接触面该如何设置?
    END

注意事项

  • 最重要的一步是第4步,Add Blocking to part,这样才能在FLUENT中识别两个固体域,从而生成shadow面。
