用UG12.0创建碟形螺母的方法

   以XY面为拉伸的草绘平面，在草绘中以坐标原点为圆心，绘一直径为21的圆。

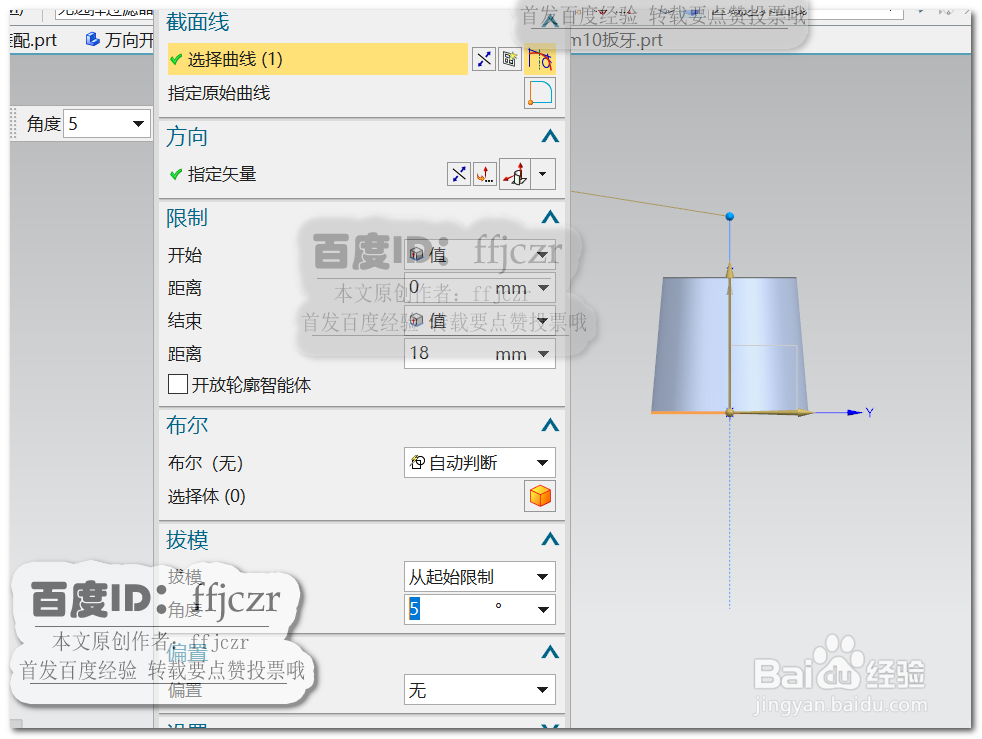

  在拉伸对话框中，将拉伸的结束值改为18；选用从起始限制拔模，角度为5.

  以YZ面为拉伸命令的草绘平面；在草绘中选用求交点命令，分别求出拉伸实体在草绘中与YZ平面相交的上下二个交点。如图所示。用轮廓线从两交点起绘出如图所示的轮廓线。

  用标注尺寸的方式，对上步的轮廓线进行约束定位，对完全约束的轮廓线以Y轴为中心线，将所绘轮廓镜像到另一边。再用直线将两个轮廓连接成封闭多边形。如图所示。

  回到拉伸对话框，将结束方式更改为对称，值为2.5；布尔为合并。

  选用开孔命令，成形为简单孔，定位于模型上端面的圆心处。选用倒斜角命令，对形成孔的两端进行倒距离为1的斜角。如图所示。

  选用螺纹刀命令，螺纹的放置面为上步开孔的内侧，起始面为圆锥体的端面（如图所示），长度为20，其它默认。

  选用倒圆角命令，对模型的轮廓边倒半径为1的圆角。注意选择模式更改为相连曲线。
