CAD的SELECTSIMILAR命令用于选择同类型的图形对象。我们一起来看看这个命令的使用步骤。

工具/原料

  • 联想天逸510S
  • Windows 10专业版
  • CAD201849.0.1

方法/步骤

  1. 1

    打开一个CAD文件。如下图所示，红色的文字与黑色的文字不在同一个图层。小编准备一次性选中它们。

    CAD的SELECTSIMILAR命令怎么用
  2. 2

    在命令行中输入【SELECTSIMILAR】命令，并按空格键。

    CAD的SELECTSIMILAR命令怎么用
  3. 3

    输入参数【SE】，并按空格键。选择对象前，可以进行参数设置。

    CAD的SELECTSIMILAR命令怎么用
  4. 4

    弹出【选择类似设置】对话框，取消所有的类似依据，最后单击【确定】按钮。在绘图工作中，我们可以根据实际情况设定分类依据。

    CAD的SELECTSIMILAR命令怎么用
  5. 5

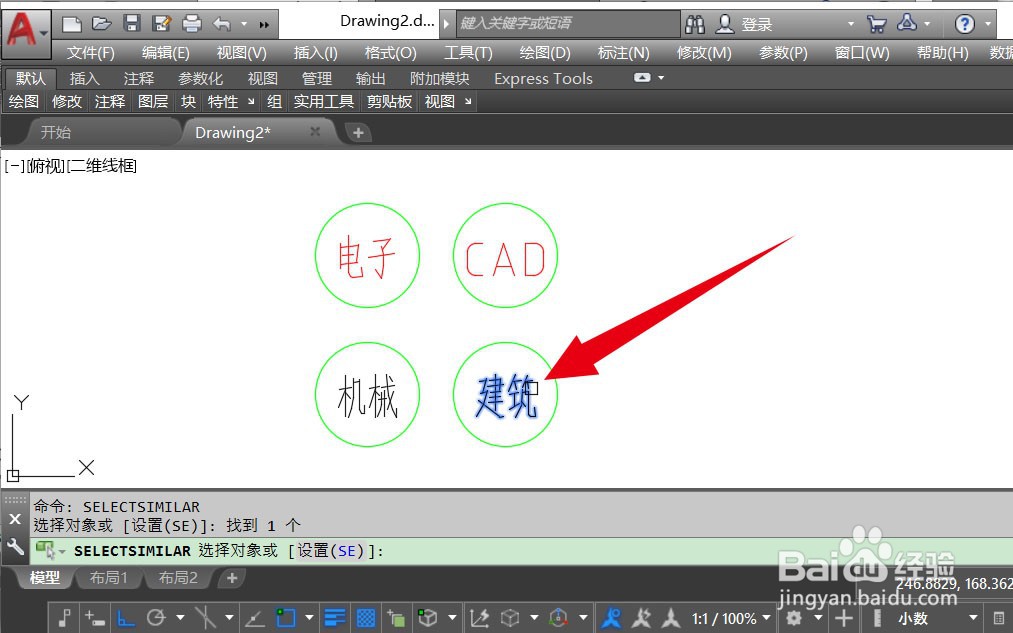

    单击鼠标左键，选中一个文字对象。

    CAD的SELECTSIMILAR命令怎么用
  6. 5
    此文章未经授权抓取自百度经验
  7. 6

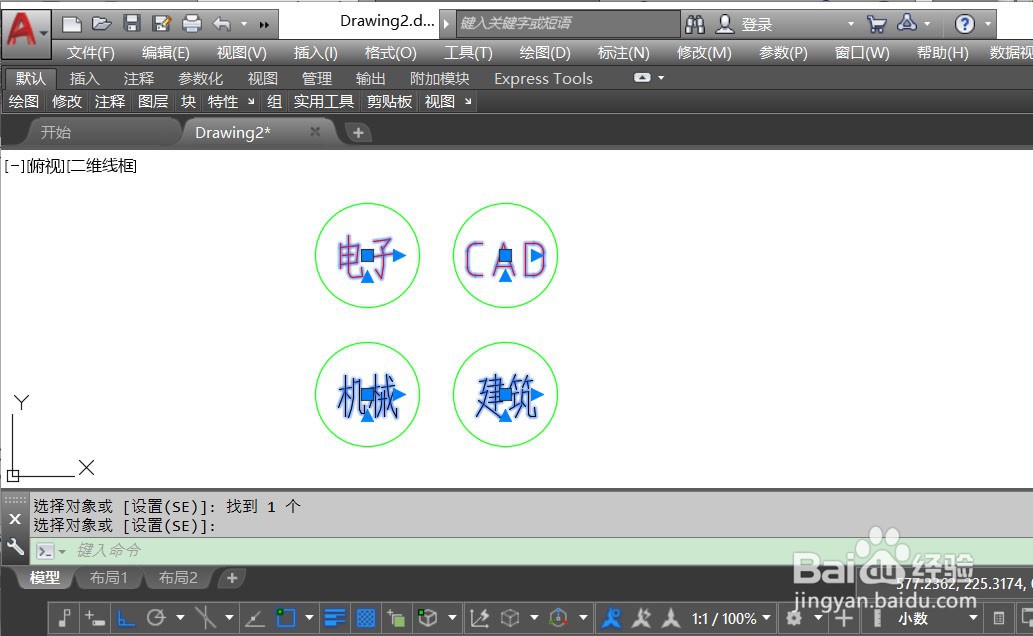

    按空格键，确认选中的样板对象。如下图所示，图形中所有的文字对象就被选中了。

    CAD的SELECTSIMILAR命令怎么用
    END

注意事项

  • 用CAD的快速选择命令，也可以完成类似操作，但不如这个命令简便。
