很多Pro/E新手在工程图的出图过程中,遇到倒角的标注问题,在此介绍一下新手的常规简单操作教学。
方法/步骤
创建自己想要标注的图形,并打开其相对应的工程图,在此简单的画了一个长方体,单边倒角,作为演示使用。
工程图的其他添加图元过程不再赘述。
将工程图的“布局”选项,切换到“注释”标签卡下。
在这个界面下,可以看到界面的左下角有工程图的模型树。

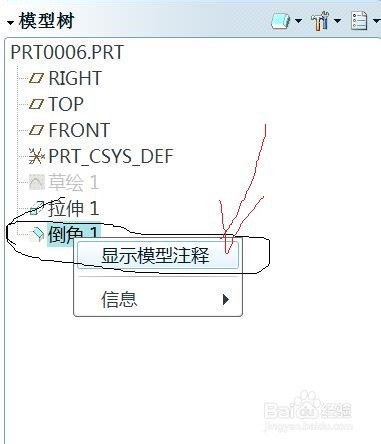

左键单击自己想要标注的倒角后,右键,可以看到有个选型为“显示模型注释”,单击此选项。

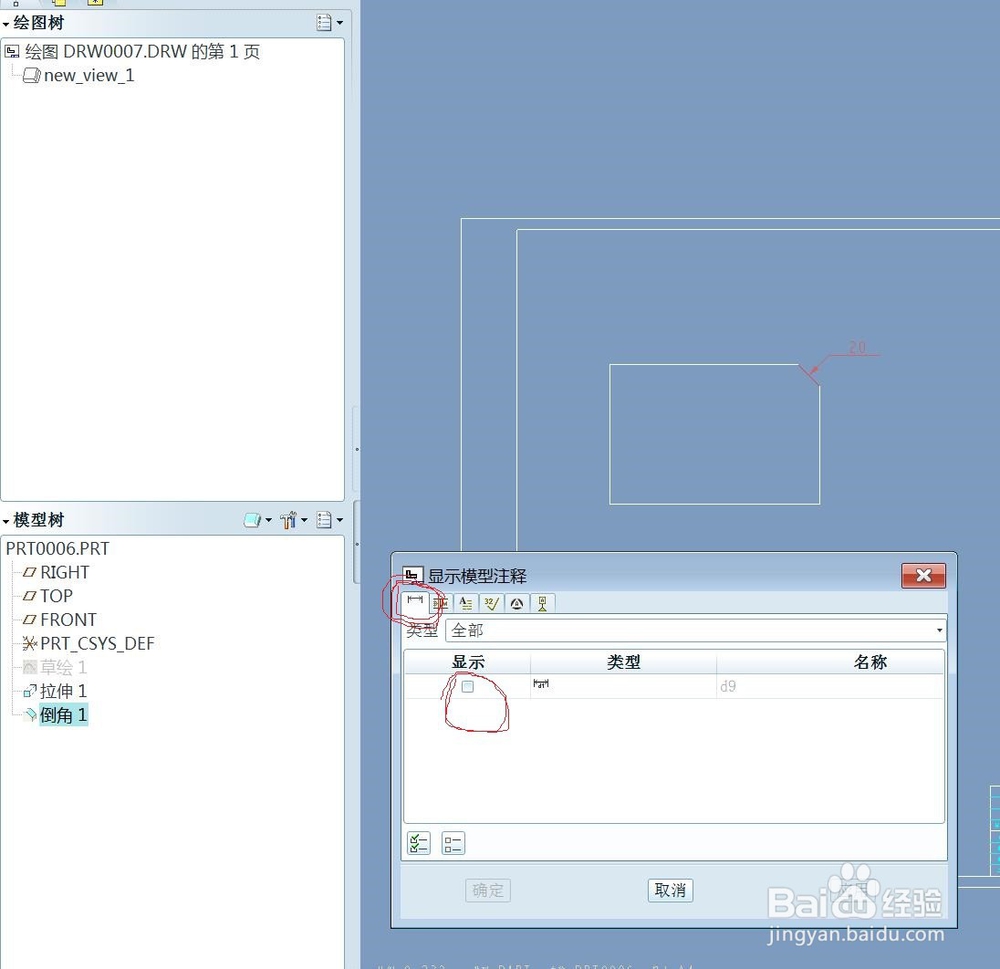

此时弹出“显示模型注释”的工具菜单,在菜单的选项里,选择第一项,也就是标注选项。
在此界面下,勾选想要显示的倒角标注,在前面的小方框里打钩即可,之后确定。在勾选的过程中,工程图中可以预览倒角的标注情况。
标注完成后,可以看到对倒角的标注并不规范,此时可以选中标注后右键长按,选择“属性”。
在“属性”的下级菜单里面,就可以任意的对倒角的标注进行修改了。
