在cad绘图时，尤其是需要配筋说明时，需要注明钢筋等级，这就需要用到钢筋符号了，然而由于这些符号的特殊性，导致其并不能直接输入，本经验就来简答的介绍下如何在cad中插入三级钢符号。简单步骤如下：

工具/原料

  • cad
  • SJQY字体

第一步、安装SJQY字体

  1. 1

    首先下载SJQY字体，地址：http://pan.baidu.com/s/1c1B0xfq

    cad中怎么插入钢筋等级符号的字母
  2. 2

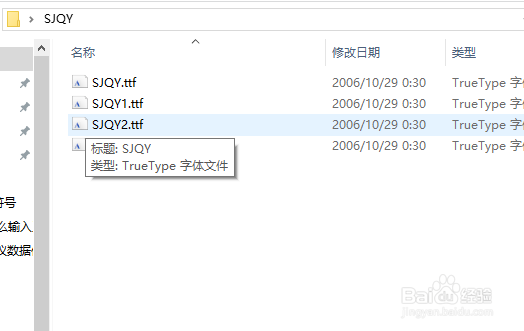

    下载完成后，解压。

    cad中怎么插入钢筋等级符号的字母
  3. 3

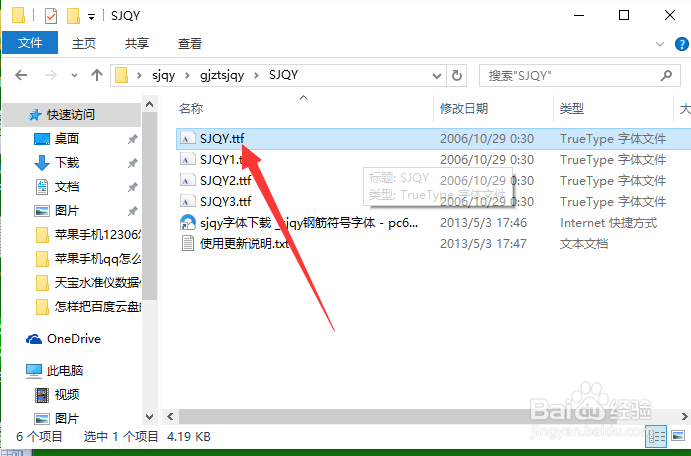

    依次安装着四个字体文件。双击打开。

    cad中怎么插入钢筋等级符号的字母
  4. 4

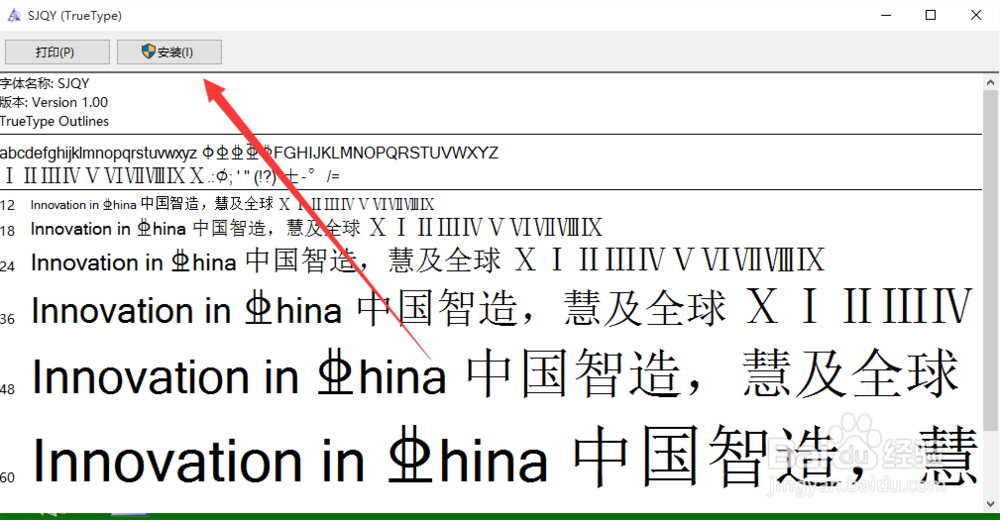

    选择安装。

    cad中怎么插入钢筋等级符号的字母
  5. 5

    依次安装这4个文件，弱国提示是否替换的话，选择替换，直至4个都装完。

    cad中怎么插入钢筋等级符号的字母
    END
  6. 5
    该信息非法爬取自百度经验

第二步、新建SJQY文字样式

  1. 1

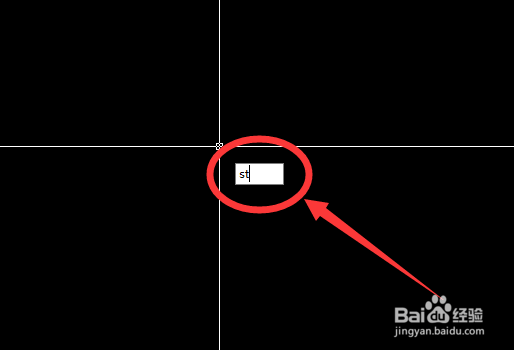

    打开cad，输入文字样式命令“st”，

    cad中怎么插入钢筋等级符号的字母
  2. 2

    进入文字样式，点击新建。

    cad中怎么插入钢筋等级符号的字母
  3. 3

    输入新建样式名称“SJQY”，确定。

    cad中怎么插入钢筋等级符号的字母
  4. 4

    选中新建的“SJQY”样式。

    cad中怎么插入钢筋等级符号的字母
  5. 5

    给它指定一个字体，即为“@sjqy”字体，点击运用。

    cad中怎么插入钢筋等级符号的字母
    END

第三步、输入钢筋符号

  1. 1

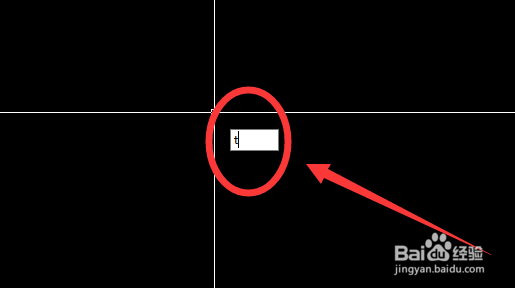

    输入文本命令“t”，回车。

    cad中怎么插入钢筋等级符号的字母
  2. 2

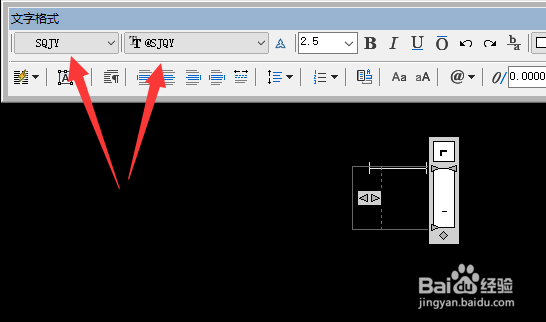

    在弹出的文字对话框中，选择文字样式，选择SJQY。

    cad中怎么插入钢筋等级符号的字母
  3. 3

    开启大写，注意这里一定要先开启大写。

  4. 4

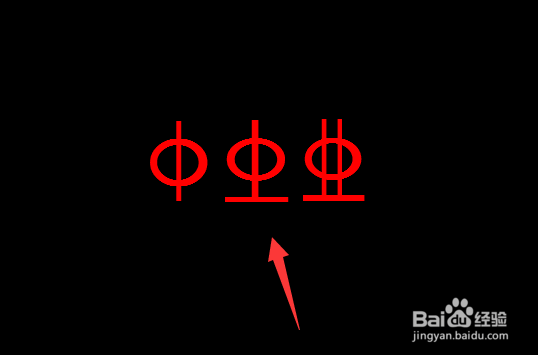

    输入大写“A”,则为一级钢；输入大写“B”，则为二级钢；输入大写“C”，则为三级钢……

    cad中怎么插入钢筋等级符号的字母
    END

注意事项

  • 输入字母前，一定要先开启大写。
