卷帘门是我们生活中非常常见的，它操作方便，尤其是在商店的门上就会安装，下面我们就来看看使用CAD是如何绘制卷帘门的吧。

方法/步骤

  1. 1

    我们双击CAD的快捷图标，将CAD打开然后在绘图里找到矩形选项，如图所示：

    cad中卷帘门怎么画
  2. 2

    选择矩形我们在绘图区里绘制出两个矩形作为卷帘门两边的门框，如图所示：

    cad中卷帘门怎么画
  3. 3

    绘制好门框之后，我们再在绘图里找到直线命令，如图所示：

    cad中卷帘门怎么画
  4. 3
    该信息未经许可获取自百度经验
  5. 4

    选择直线命令我们绘制出卷帘门上面的叶片，如图所示：

    cad中卷帘门怎么画
  6. 5

    绘制好卷帘门的叶片之后，选择绘制的图形，然后在修改里找到修剪选项，如图所示：

    cad中卷帘门怎么画
  7. 6

    点击修剪我们将多余的线进行修剪，修剪后的效果如图所示：

    cad中卷帘门怎么画
  8. 7

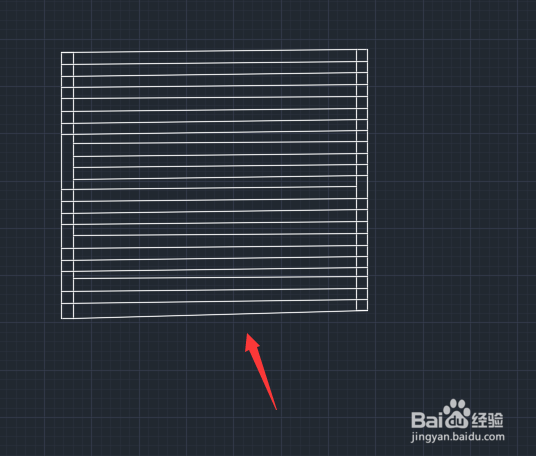

    继续选择直线我们在上面绘制出卷帘门的安装结构件，这样我们的卷帘门就绘制好了，如图所示：

    cad中卷帘门怎么画
    END
