CAD生成SHP文件时显示没有全部生成是怎么回事？

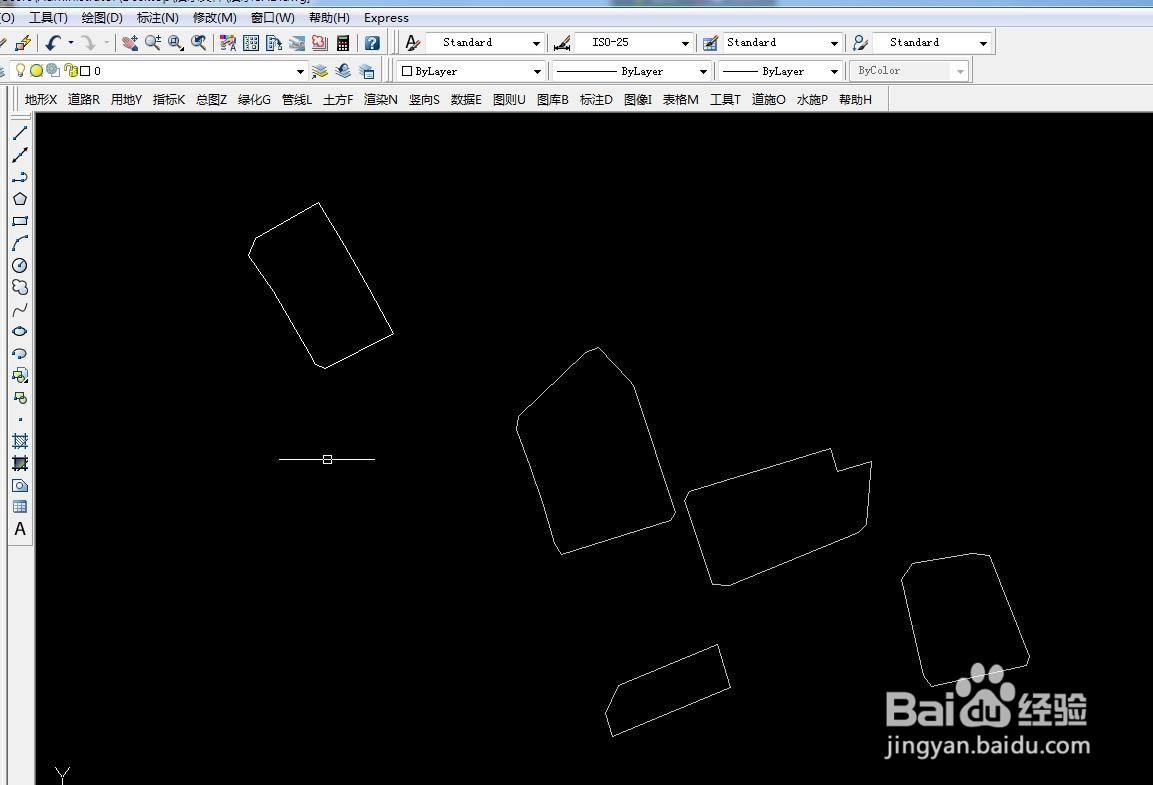

首先，找到导入gis的CAD源文件。（注意，在CAD源文件上编辑时，保存后GIS会同步进行修改，这样会省去再重新导入gis这一步）

第二步：打开CAD文件，对文件进行整理。首先需把CAD中的线先炸开，删除重复线（重复的线会在gis生成面时重复，所以平时应养成良好习惯，直接在CAD导入前将这些细节问题处理好，避免后面再反复过来修改浪费时间）。CAD炸开的操作方法：全部框选选中CAD文件，然后输入快捷键“X”后空格即可。消除重复线的操作方法：输入命令“overkill”,空格，全选CAD对象，在弹出的对话框上点击OK就可以了。

接下来，要将CAD的线变为多段线（gis中只识别多段线）。操作方法：输入命令“pe”、根据提示选择多条输入“M”、框选全部选中对象，再按回车键，在提示信息下选择“是”，根据提示选择“合并”输入“J”，然后一直按回车，这样所有的线都处理为多段线了。

处理完多段线后需要注意，处理一下图层（主要是作图习惯问题）。将要导入GIS的CAD图层整理一下，删去不需要的图层信息，同一类的信息刷到一个图层上。这样在后续GIS中处理数据时会很方便。建议可以新建一个CAD文件，将处理好的CAD复制，原坐标粘贴过去。

CAD处理好之后，导入gis（之前经验已经讲过如何导入gis以及存在的问题讲解，这里不多讲）。

导出shp文件，最后编辑一下名称，新建个SHP文件夹，因为导出的文件一般是有六个，如果不建文件夹直接导出，文件夹里就会很乱。

在导出shp文件时，选择新建好的文件夹，改一下名称，这里以“演示文件”来命名，操作如下：

最后导出成功，如图所示

导出成功后，查看下文件夹中存储的SHP文件。
