S7-200如何与台达温控仪通讯？

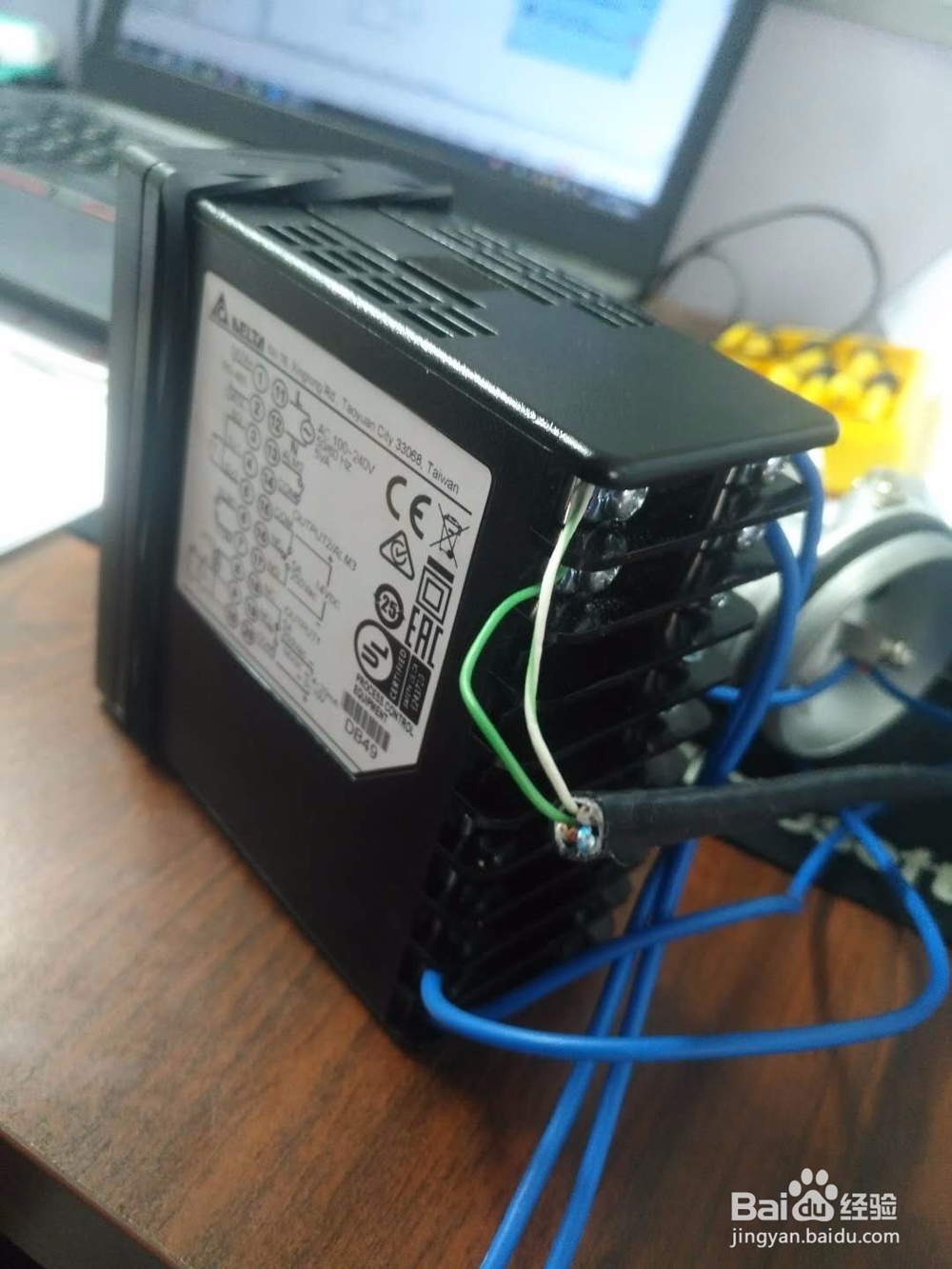

接线

220V电源控制线就不再多说了，温控仪本身接线有三种：

1、220V电源线；

2、热电偶接线；

3、485通讯接线。

S7-200通讯头制作

此次选用PORT1口，接3和8连接到温控仪。PORT0口用于电脑在线调试。

调用库文件

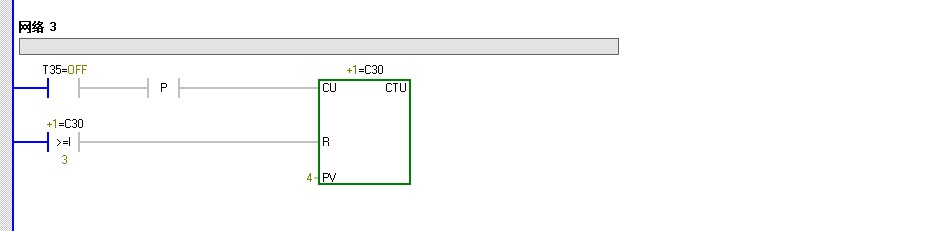

S7-200本身并不带MODUBUS库文件，需伐陵要我们手动添加，具体添加方法不作详细解释，下面是通讯程序（设置地址、波特率、校验、从站地址）。

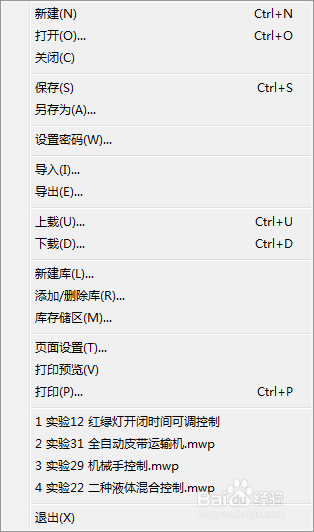

分配库存储区

程序编写完毕后，一定要分配库存储区，要不然编译不通过。

温控仪参数设置

参数设置可以查看说明书，大体侧畜闲设置通讯开关、地址、波特率、温度上下限。

在线调试

可以打开软件艳披状态表，在线更改设定值，查看温控仪变化。

按照上面的方法基本上就可以实现了，我已经试验成功了。
