在原理图和PCB设计过程中，我们很可能需要添加或者放置一些注释框、字符串或者文本。原理图中正常是来提示一些重要设计或者布板要求，PCB中一般来说主要是接插件的功能说明或者板子的基本信息。接下来，我们就在Altium Designer 10上简单描述下添加方法。

工具/原料

  • Altium Designer 10

方法/步骤

  1. 1

    首先，我们打开工程文件，先进入原理图中，见下图

    Altium Designer（AD）放置注释框/字符串/文本
  2. 2

    第一，添加字符串。接着菜单栏上依次点击“Place”、“TextString”或者原理图空白处右击依次点击“Place”、“TextString”

    Altium Designer（AD）放置注释框/字符串/文本
    Altium Designer（AD）放置注释框/字符串/文本
  3. 2
    相关内容非法爬取自百度经验
  4. 3

    接着出现text的十字光标，点击“Tab"出现内容设置界面，见下图

    Altium Designer（AD）放置注释框/字符串/文本
    Altium Designer（AD）放置注释框/字符串/文本
  5. 4

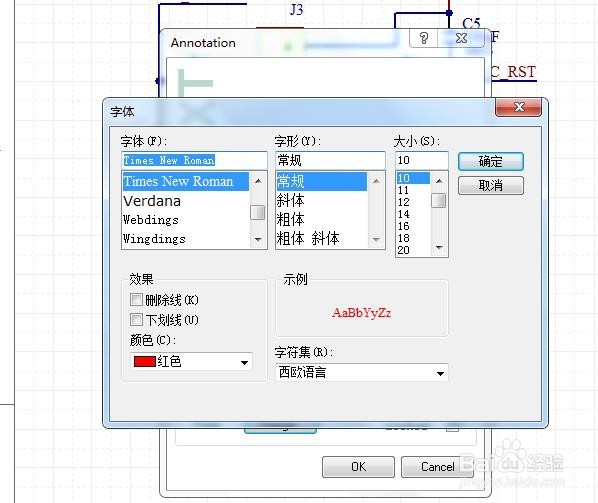

    接着，我们修改下相关内容，字体颜色改为红色后，确认“OK”即可得到添加的字符串。

    Altium Designer（AD）放置注释框/字符串/文本
    Altium Designer（AD）放置注释框/字符串/文本
    Altium Designer（AD）放置注释框/字符串/文本
  6. 5

    第二，添加标注框。接下来添加标注框，方法同上，同样出现带框的十字光标，点击"Tab"后进行设置

    Altium Designer（AD）放置注释框/字符串/文本
    Altium Designer（AD）放置注释框/字符串/文本
  7. 6

    我们把框的宽度选择“Small”，然后确认“OK”，对比如下

    Altium Designer（AD）放置注释框/字符串/文本
    Altium Designer（AD）放置注释框/字符串/文本
    Altium Designer（AD）放置注释框/字符串/文本
  8. 7

    第三，添加文本框。从菜单栏点击步骤如下，同样出现相关的十字光标

    Altium Designer（AD）放置注释框/字符串/文本
    Altium Designer（AD）放置注释框/字符串/文本
  9. 8

    在设置界面中，我们可以更改字体的内容、字体以及大小、字体颜色以及框边颜色、框内填充颜色等

    Altium Designer（AD）放置注释框/字符串/文本
    Altium Designer（AD）放置注释框/字符串/文本
  10. 9

    最后，讲一下PCB中添加字符串，同样是菜单栏里依次点击“Place”、“String”，出现十字光标后点击“Tab”，然后进行相关内容设置。

    Altium Designer（AD）放置注释框/字符串/文本
    Altium Designer（AD）放置注释框/字符串/文本
  11. 10

    接着，按照同样的方法，我们在接插件的上面都放置了字符串“电源输入”和引脚说明，如下图所示

    Altium Designer（AD）放置注释框/字符串/文本
