我们在使用CAD直接画户型图很多人不会，其实我们可以用图片转换成CAD户型图，不过也是需要绘制的不能一下生成，这是建筑方面的基本功，下面就告诉大家，如何零基础绘制户型图（图片转cad）？

如何零基础绘制户型图（图片转cad）？

方法/步骤

  1. 1

    首先我们将CAD打开，来到CAD当中，如图所示。

    如何零基础绘制户型图（图片转cad）？
  2. 2

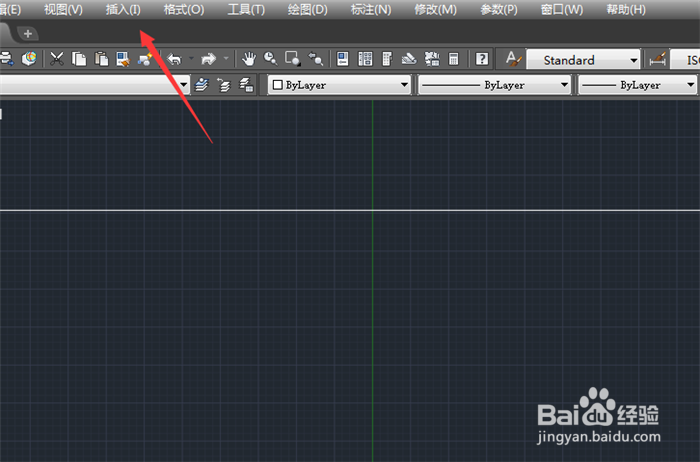

    之后我们点击CAD界面上方的【插入】选项，如图所示。

    如何零基础绘制户型图（图片转cad）？
  3. 3

    然后在弹出来的选项卡中，点击【光栅图像参照】选项，如图所示。

    如何零基础绘制户型图（图片转cad）？
  4. 4

    之后就可以弹出文件选择窗口，找到一个户型图的图片，点击选中，将其打开，如图所示。

    如何零基础绘制户型图（图片转cad）？
  5. 5

    然后会弹出来这个窗口，可以输入位置，点击【确定】，如图所示。

    如何零基础绘制户型图（图片转cad）？
  6. 6

    然后在CAD绘图界面，点击两点对角线，插入户型图图片，如图所示。

    如何零基础绘制户型图（图片转cad）？
    如何零基础绘制户型图（图片转cad）？
  7. 6
    本页面非法爬取自百度经验
  8. 7

    之后可以点击直线命令，勾勒出墙体的轮廓；

    也可以使用多段线将墙体和窗户都勾勒出来，如图所示。

    如何零基础绘制户型图（图片转cad）？
    如何零基础绘制户型图（图片转cad）？
  9. 8

    然后我们点击CAD上面的【插入】选项，在弹出来的选项卡中点击【外部参考】选项，如图所示。

    如何零基础绘制户型图（图片转cad）？
  10. 9

    然后我们可以看到这个窗口，选中户型图图片，右键点击拆离后，就可以删除户型图图片，如图所示。

    如何零基础绘制户型图（图片转cad）？
  11. 10

    然后我们可以看到绘制的户型图基本轮廓，我只是绘制了墙体，没有窗口，可以再加上窗户，如图所示。

    如何零基础绘制户型图（图片转cad）？
  12. 11

    最后我们可以将墙体、窗户、门等转化成需要的线性，并优化内部结构，就可以零基础用图片转换绘制户型图完成，如图所示。

    如何零基础绘制户型图（图片转cad）？
