proteus的示波器怎么用

原创
|
浏览：125969
|
更新：2019-04-23 10:49
|
标签：编程语言

分步阅读

示波器是电子电路设计中的重要工具，在仿真软件中也是如此，通过示波器可以实时观察电路波形的变化趋势，判断线路工作状况。这里分享一个关于proteus示波器的使用操作，希望对需要的朋友有帮助。

工具/原料

proteus 7

方法/步骤

1
打开proteus，在左侧工具栏中找到一个“仪表”图标，鼠标停留在该图标上会提示“Virtual Instruments Mode”，点击该图标会显示出一个“INSTRUMENTS”的界面，选择“OSCILLIOSCOPE”即“示波器”。
2
在工程空白位置点击可以防止一个示波器元件，每个示波器都有“A、B、C、D”四个通道，将需要测量的信号和对应通道连接即可。
3
执行工程后软件会弹出一个示波器窗口，这个与实物示波器非常接近，操作起来就像操作实物一样，不过由于现实的是“模拟示波器”的界面，对于用惯了数字示波器的朋友估计会有点不习惯。左下角的旋钮以ms、us为单位，对应的是时间轴，鼠标左键点击该旋钮的三角形符号，可以移动选择时间轴，或者可以直接在左侧的波形区域滚动鼠标滚轮，改变时间轴。
3
该信息未经授权抓取自百度经验
4

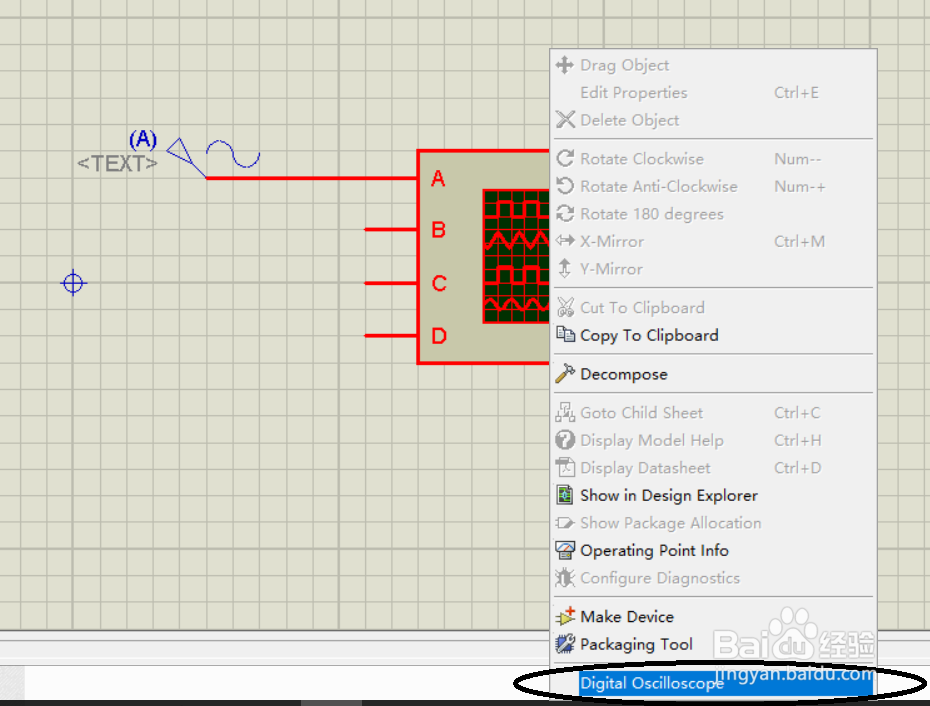

如果在工程运行过程中没有看到示波器窗口，那么很可能是不小心把它关闭了，这时候可以在工程运行后右击需要显示的示波器图标，然后选择“Digital Oscilloscope”。
5

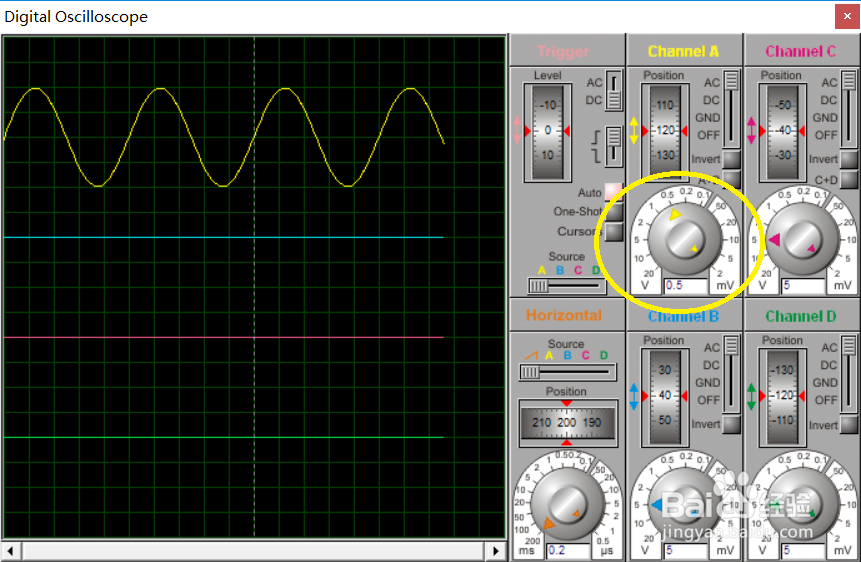

每个通道都有一个旋钮用来调节电压幅值，比如通道A对应于Channel A这一框，调节对应的旋钮可以改变对应通道的电压幅值。
6
可以通过Position滚轮调节对应通道的垂直位置，滚轮的调节是鼠标左键按住Position下的滚动条上下拖动。
7
同时还支持波形翻转“Invert”，不同通道波形叠加“A+B”等操作，这个对于不同点的波形比较很有帮助。
END
