CAD沉孔和孔深

输入“LE”，即引线。

右键选择“设置”。

“注释”选项卡中，勾选“多行文字”。

此值也是默认值。

“引线和箭头”选项卡下，“箭头”项可为箭头也可为无，

视实际情况而定，此处用无。

”角度约束“角度任意，可选可不选。

”附着“选项卡下只

“最后一行加下划线”要勾选。

确定。

找一适当点，引出一条线，在适当的地段散散方水平转折。

回车确定。

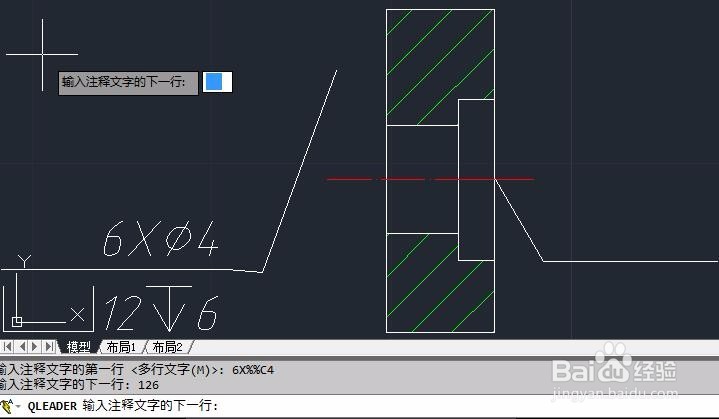

此时就提示输入第一行文字了，那么我们这里输入“6X%%C4.

X是大写字母，%%C是直径标注的符号，圆一斜杠。

第二行，先输入126.

因为沉孔和孔深符号的代表字符太长了。

\fgdt;v等于沉孔；

\fgdt;x等于孔深。

因为没有第三行，所以回车确定即可。

编辑文字，

一、双击文字，进入编辑；

二、输入”ddedit“，点击文字。

在字体格式的下拉列表中选择”gdt“。

126前面输入”V“，显示沉孔符号。

在6的前面输入”X"，

(要再次选择“gdt”）

确定。

因为一般图纸看到的是上下分开的，所以蚂铲，要用到

“修改”下的“分解”。

（不分解，引线是不会从中间穿过的）

点击引线，不要点文字。回车确定。

单击选择掩芬文字，把文字移动到引线上下。

就行了。
