这个命令是实例几何体这几个操作里面最不好控制的命令，这个命令可以使实体沿着曲线排列。

工具/原料

  • 电脑
  • UG软件

方法/步骤

  1. 1

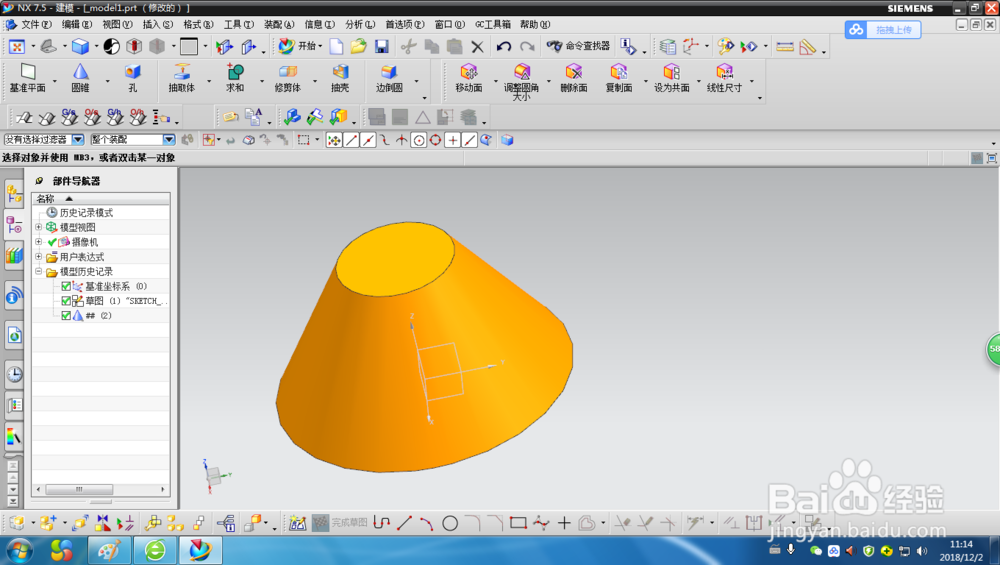

    首先我们绘制一个圆锥体，对圆锥体进行操作，如图所示

    UG实例几何体中【沿路径】选项的用法
  2. 2

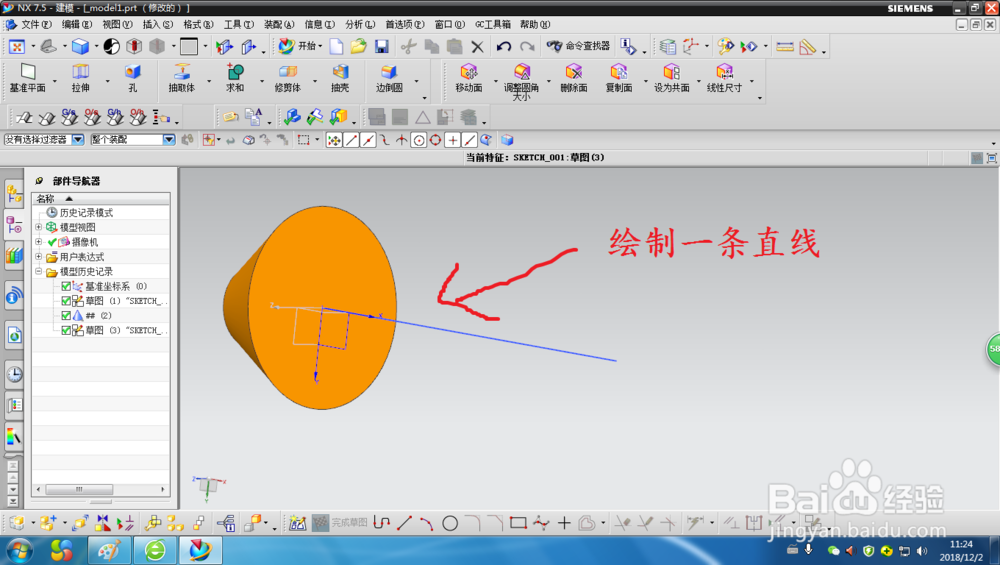

    然后我们需要先绘制一个曲线，然后要求这个圆锥沿着这个曲线运行，

    UG实例几何体中【沿路径】选项的用法
  3. 3

    找到实例几何体命令后，设置副本数为2，路径曲线选择刚才绘制的曲线，如图所示

    UG实例几何体中【沿路径】选项的用法
  4. 4

    设置完成后点击确定，我们可以看到沿着我们绘制的曲线的方向多出了两个椎体，如图所示

    UG实例几何体中【沿路径】选项的用法
  5. 5

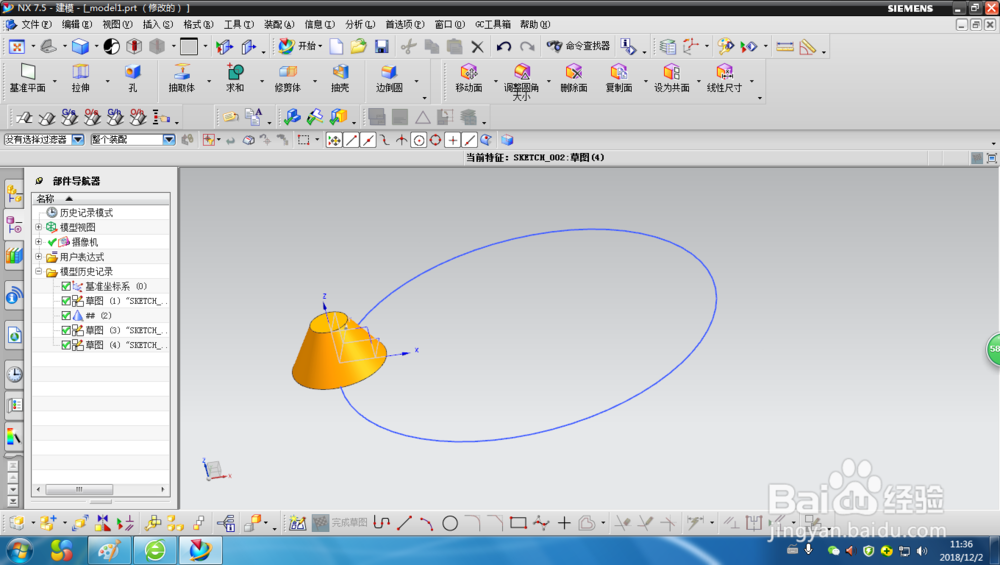

    上面是直线的情况，假如我们绘制的路径是一个圆，如图所示

    UG实例几何体中【沿路径】选项的用法
  6. 5
    本页面未经许可获取自百度经验
  7. 6

    然后在做沿曲线时，副本数设为3，我们可以看到复制的三个椎体，均匀的排布在圆上，如图所示

    UG实例几何体中【沿路径】选项的用法
    END

注意事项

  • 路径曲线的绘制很重要。
