怎样使用SolidWorks Motion

  • 原创
  • |
  • 浏览：32482
  • |
  • 更新：
  • 怎样使用SolidWorks Motion1
  • 怎样使用SolidWorks Motion2
  • 怎样使用SolidWorks Motion3
  • 怎样使用SolidWorks Motion4
  • 怎样使用SolidWorks Motion5
  • 怎样使用SolidWorks Motion6
  • 怎样使用SolidWorks Motion7
分步阅读

SolidWorks Motion分析可以对装配体进行精确模拟和运动单元的分析，它拥有强大的动力求解器，在计算中考虑到了材料属性和质量及惯性，能够完成如力、弹簧、阻尼和摩擦等方面的计算，同时还可以绘制相关曲线以供进一步分析。这里简要介绍一下SolidWorks Motion的使用。

工具/原料

  • 硬件：电脑
  • 软件：SolidWorks 2013

启用SolidWorks Motion插件

  1. 1

    点击“Motion Study1”图标，点击“算例类型”，查看里面是否有“Motion分析”选项，如果有则说明插件已启用，如果没有则进行下一步，去启用该插件。

    怎样使用SolidWorks Motion
    怎样使用SolidWorks Motion
  2. 2

    点击“工具”，在下拉菜单中找到并点击“插件”选项，如下图所示：

    怎样使用SolidWorks Motion
  3. 3

    在“插件”窗口中，勾选SolidWorks Motion，并点击“确定”，则SolidWorks Motion插件就启用了。如果想关闭该插件，取消SolidWorks Motion前面的勾选即可。

    怎样使用SolidWorks Motion
    END
  4. 3
    相关内容非法爬取自百度经验

对装配体进行Motion分析

  1. 1

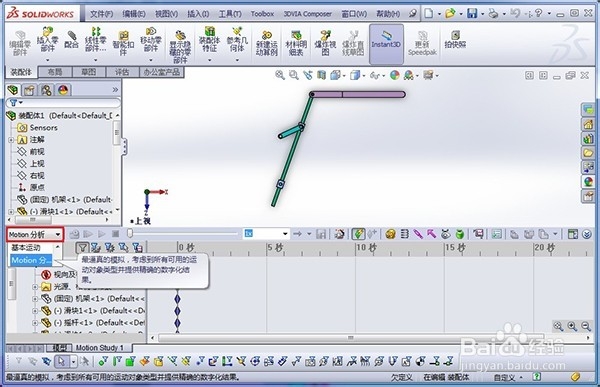

    点击“Motion Study1”图标，点击“算例类型”，选择“Motion分析”，如下图所示：

    怎样使用SolidWorks Motion
  2. 2

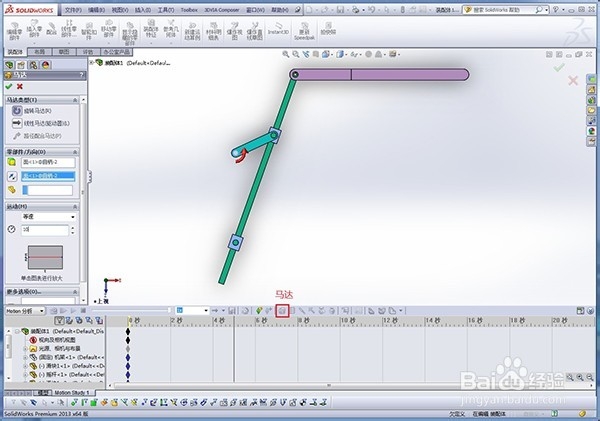

    为装配体设置分析条件，比如弹簧、力、阻尼、接触和引力等，这里为装配体设置一个旋转马达，做一个简单的分析。分析条件设置好后点击“计算”即可。

    怎样使用SolidWorks Motion
    怎样使用SolidWorks Motion
    END

获取计算结果

  1. 1

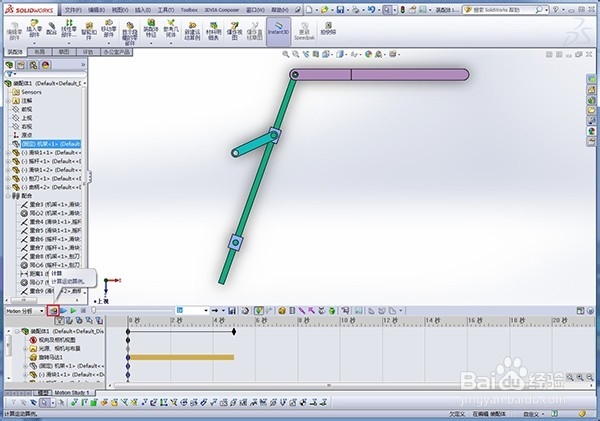

    点击“结果和图解”图标，在弹出的选项框中筛选出想要输出的结果，在“图解结果”一栏点选“生成新图解”即可得到以图解形式给出的分析结果。

    怎样使用SolidWorks Motion
    怎样使用SolidWorks Motion
  2. 2

    下图是所选杆件1的速度曲线：

    怎样使用SolidWorks Motion
  3. 3

    下图是所选杆件2的角加速度曲线：

    怎样使用SolidWorks Motion
    怎样使用SolidWorks Motion
    END

注意事项
