如何绘制椭圆，在UG草图中如何操作？

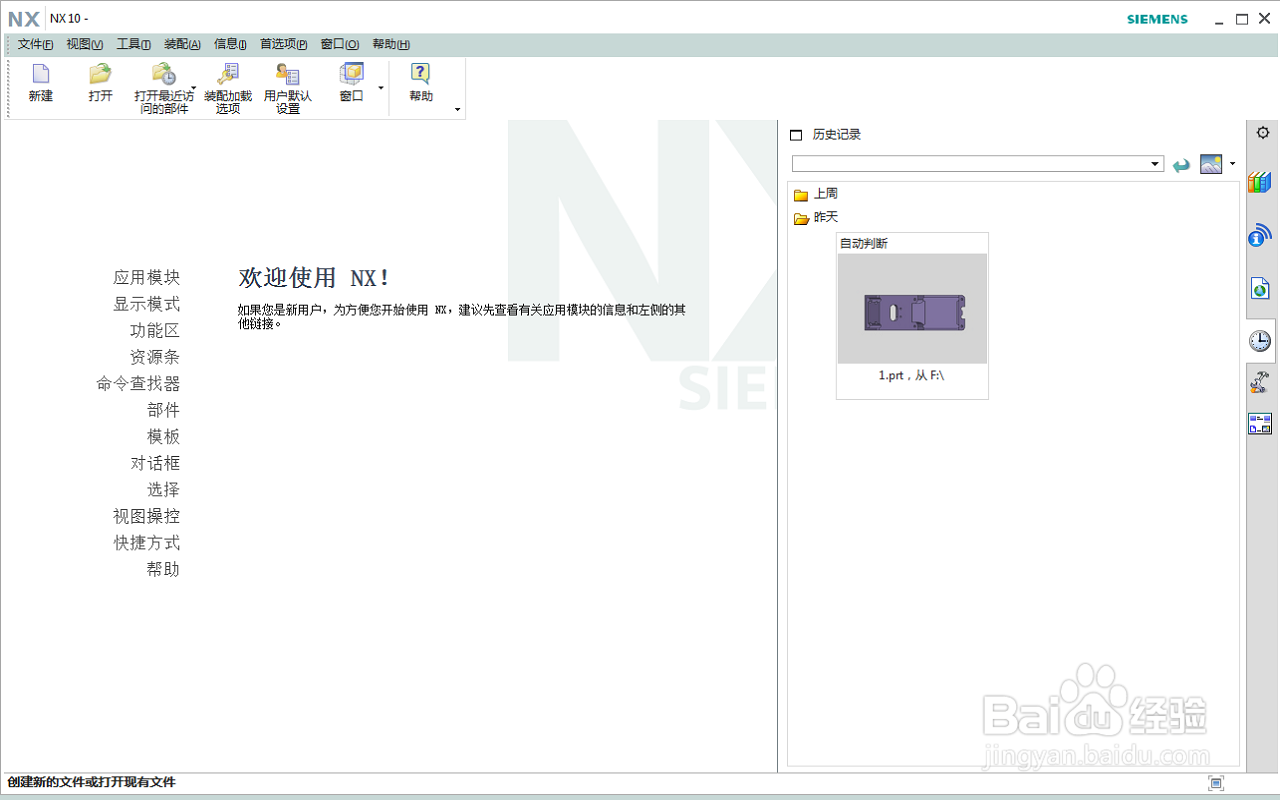

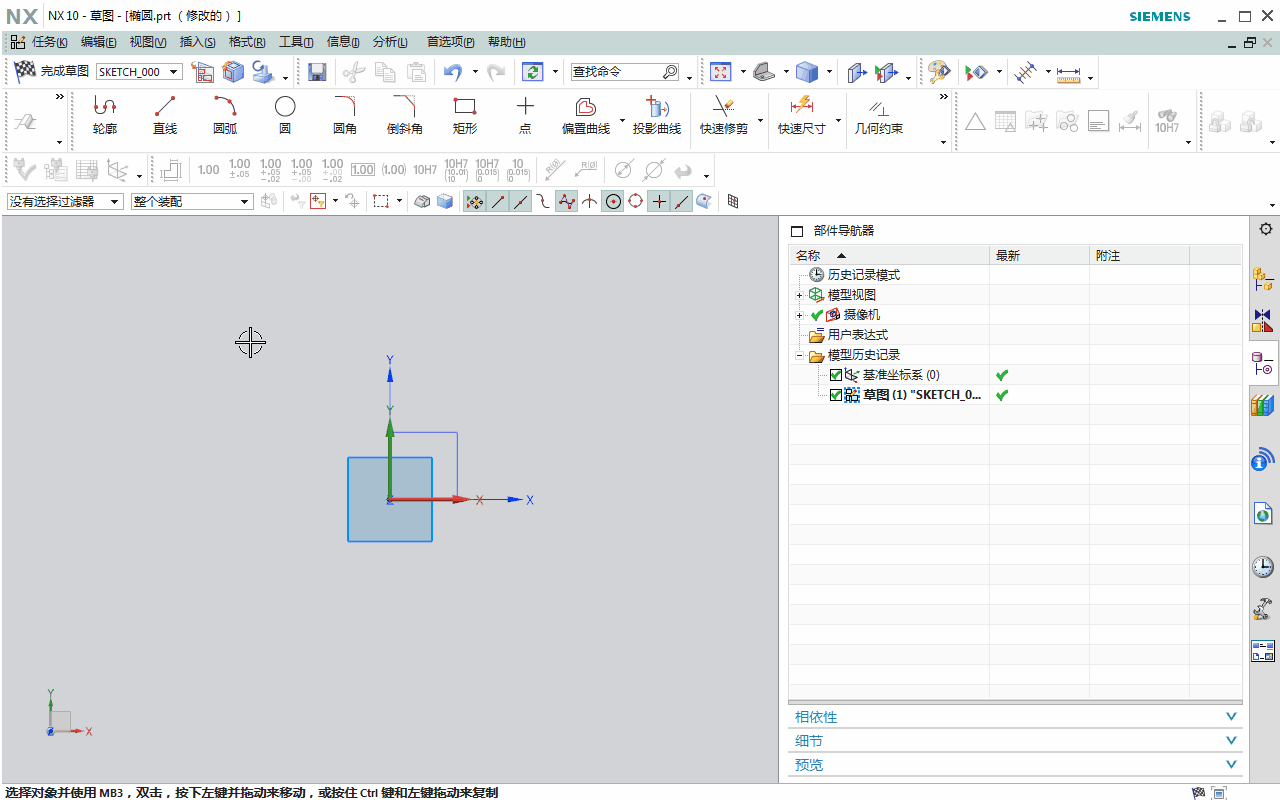

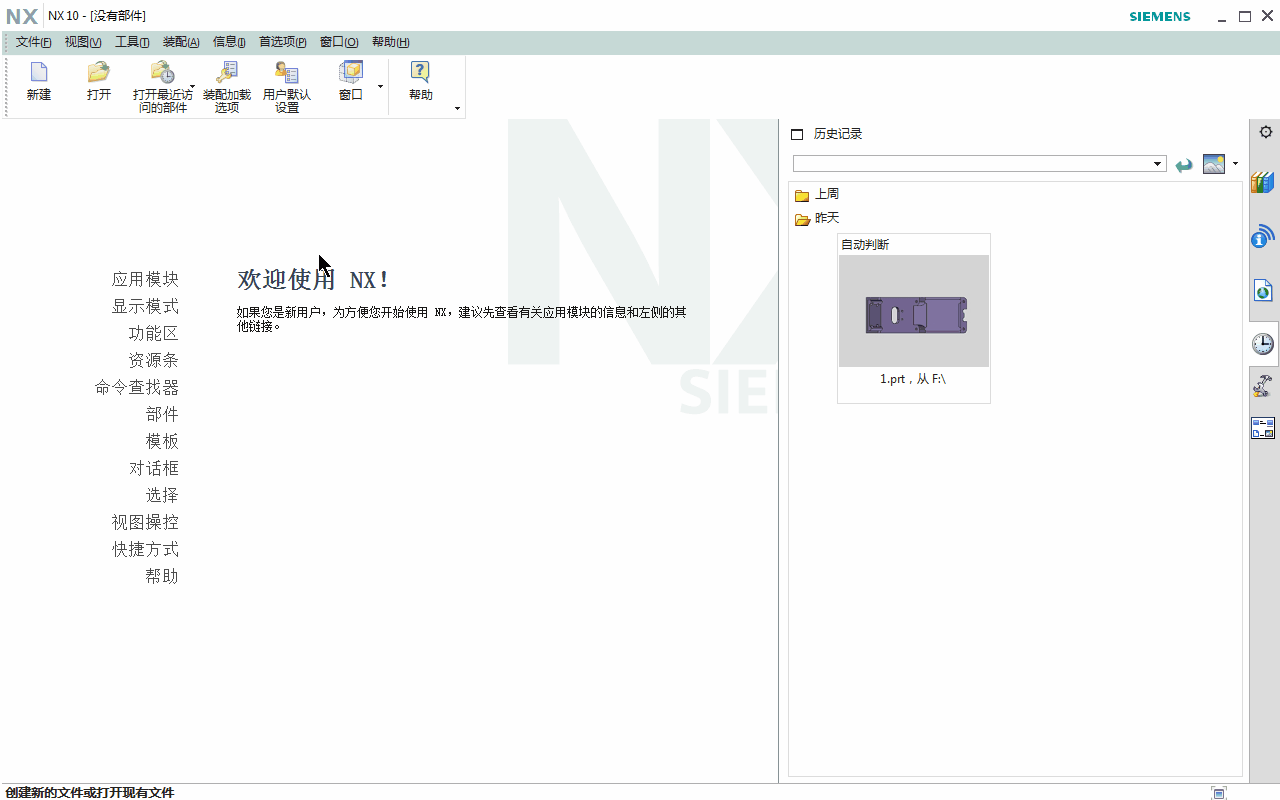

首先打开UG软件，新建一个模型文件，在UG下拉菜单栏中，鼠标左键点击“插入”、“在任务环境中绘制草图”，选择XY平面绘制草图，进入草图绘制界面。

在下拉菜单栏中，找到“插入”、“曲线”、鼠标单击“椭圆”选项，激活椭圆绘制命令窗口。

在椭圆绘制窗口中，指定椭圆绘制中心，设置椭圆的大半径和小半径尺寸（也就是椭圆的长半轴和短半轴），点击确定，如图示界面操作。

将绘制好的椭圆标注尺寸，鼠标点击下拉菜单栏中“插入”、“尺寸”，选择尺寸快速标注，对椭圆标注尺寸，约束完全后，完成草图绘制，如图示操作。

注意由于椭圆是有长半轴和短半轴，约束尺寸时候，需要约束椭圆和坐标垂直或者平行，避免椭圆转动，同时椭圆中心点和坐标原点重合。

如果需要绘制一半的椭圆，或者四分之一的椭圆，找到椭圆绘制界面中“限制”，把“封闭”前面的“√”去掉，就可以设置绘制角度，绘制半个或四分之一的椭圆了，如图示界面操作。

同时，也可以通过修剪的方式来绘制不完整的椭圆，如图示操作。
