SolidWorks如何创建曲线到曲线的变形？

打开SolidWorks，新建一个零件模型。创建拉伸凸台/基体，如图所示。

创建圆角1，选择如图所示边线，圆角半径为“10 mm”。

定义初始曲线：

选择图示端面绘制如图所示草图，退出草图。

定义目标曲线：

创建参考基准面；

在参考基准面上绘制草图，如图所示，退出草图。

单击“插入—特征—变形”命令。

变形类型选择“曲线到曲线”。

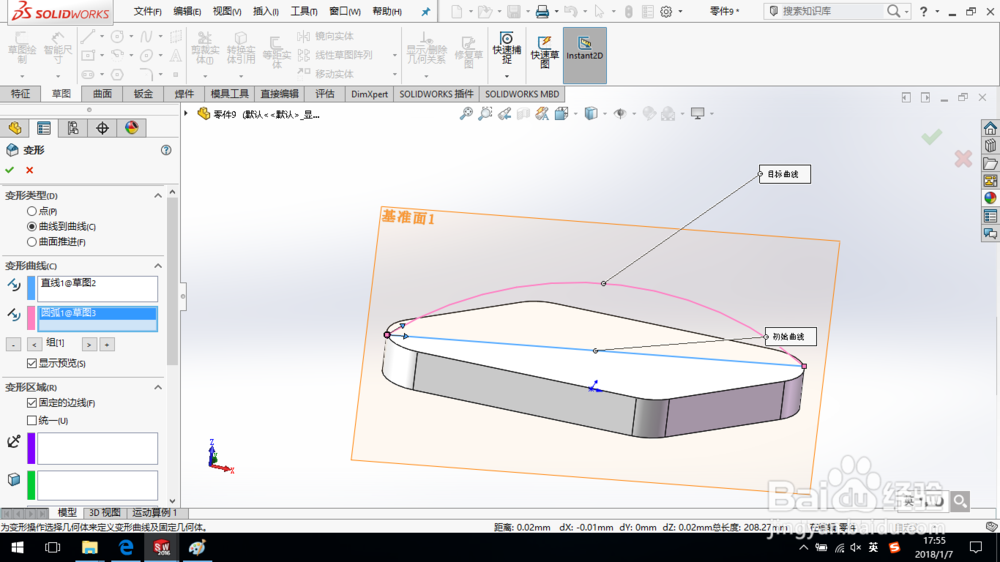

在“变形”对话框中，选择初始曲线和目标曲线。

选择图示面作为要变形的区域，“形状选项”卡下的参数设置如图所示。单击确定完成变形。

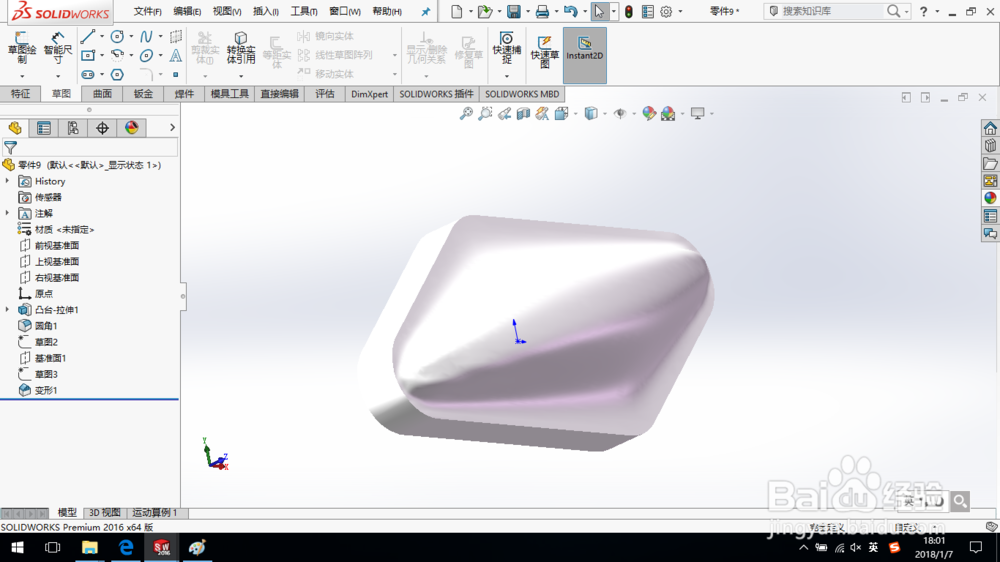

至此，曲线到曲线的变形创建完成，保存零件模型。
