proe5.0视频教程之钣金和实体拉伸切口特征对比

打开已有的钣金模型

点击图标，启动拉伸特征的创建。

定义草绘平面有两种方法

一、参考——定义

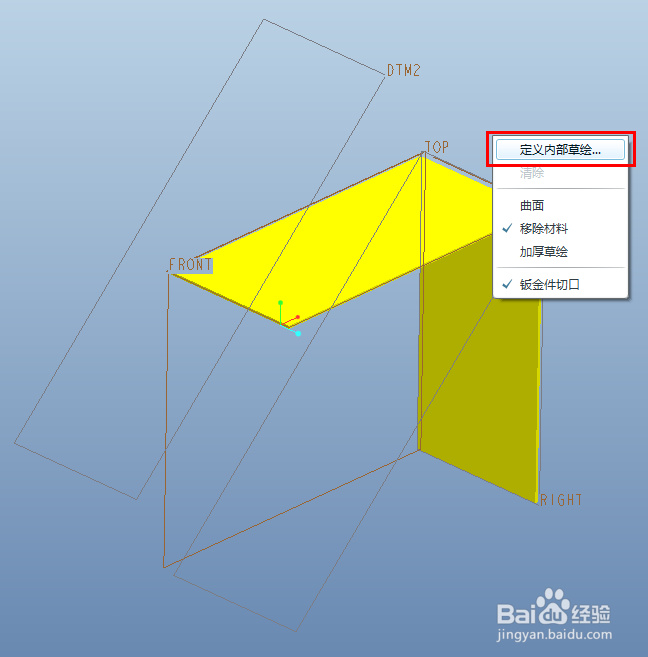

二、按住鼠标右键，快捷菜单中选“定义内部草绘...”

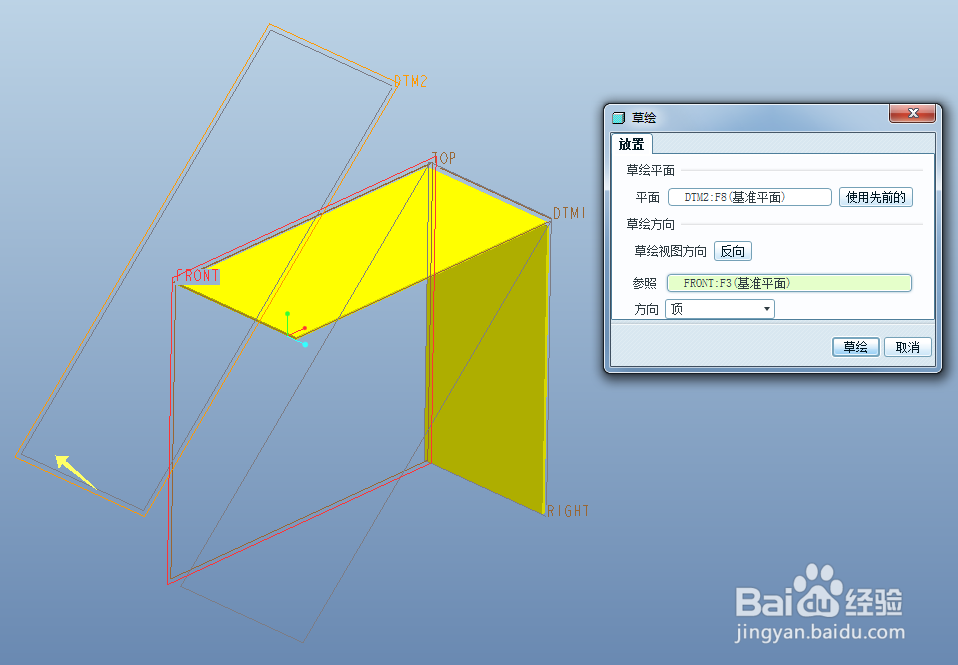

选择一个平面作为草绘平面，这个平面的法向就是你要创建切口的方向。这个例子中我们选择DTM2基准平面来作为草绘平面，接受其余默认选项，点击草绘进入草绘环境。

选择基准或者边界几何作为参考

绘制草绘几何图元，拉伸切口的草绘建议采用封闭轮廓。

修改尺寸，满足自己的设计需要，双击尺寸即可修改数值，回车确认。

打勾完成草绘

A、接受默认使用钣金拉伸切口选项，完成特征创建。

B、去除使用钣金拉伸切口选项，改为实体拉伸切口，完成特征创建。

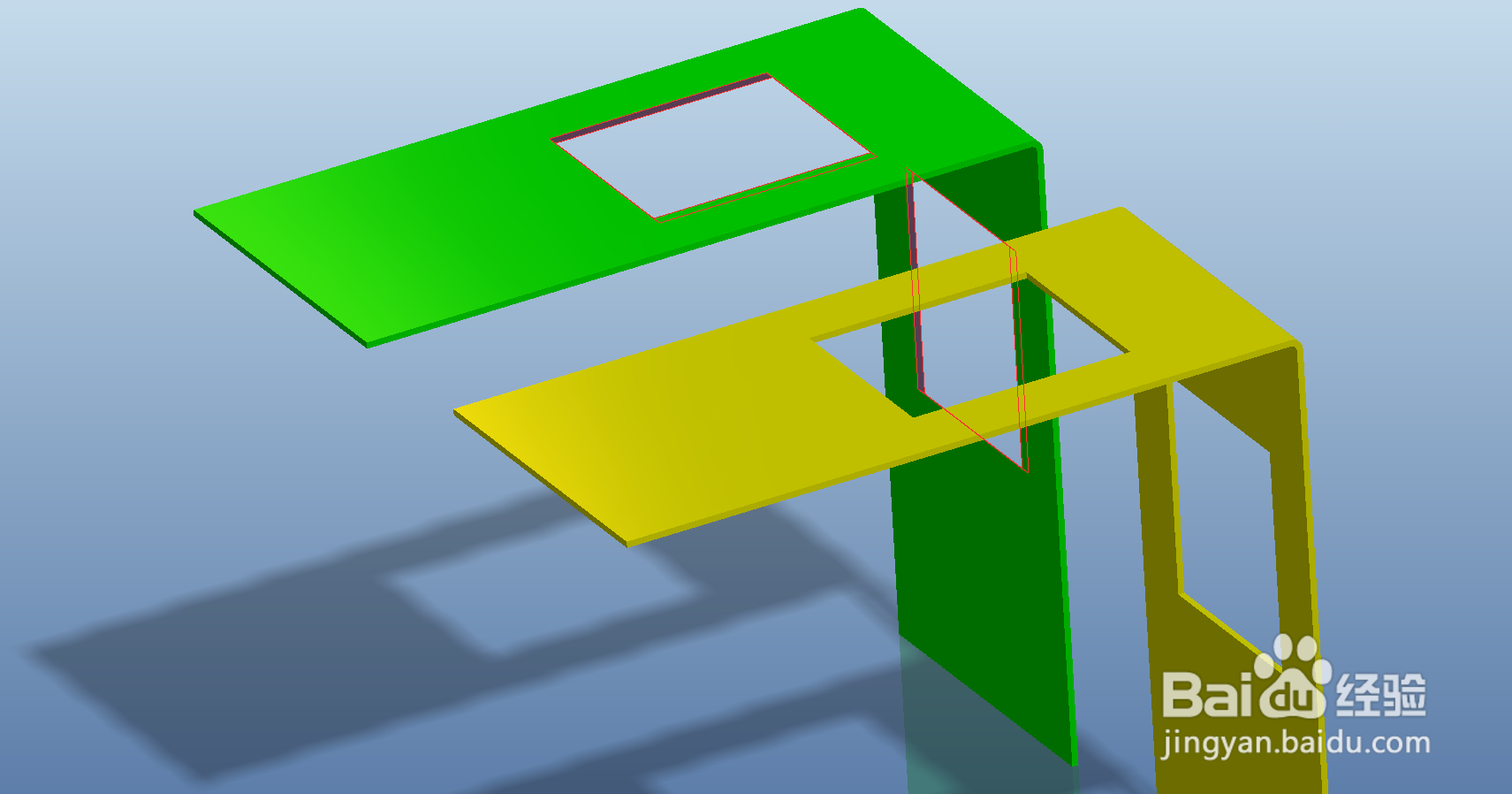

对比观察A和B两种不同切口的不同结果：

实体拉伸切口法向于草绘平面

钣金拉伸切口法向于钣金壁
