怎样在CAD中将图形单位由英寸转换为毫米

通过【UNITS】命令可以设置英制或公制的图形单位，但在CAD软件中单位的设置对于单张图纸来说是没有意义的。例如我们绘制一个单位长度的先，但无论单位设置为英寸还是毫米，我们测量出来的数值都会是1。也就是说我们无法通过设置单位来转换图形的尺寸。并且，即使是建立两张图纸，一张图纸设置成毫米，另一张设置为英寸。我们在其中的一张图中画一条一个单位长度的线，复制到另一张图中，我们会发现这条线的长度不会有任何的变化。

上述例子说明，CAD单张图纸是没有单位的。而单位的设置在CAD图纸的作用是：所谓插入时的缩放单位，也就是说只有这张图在被作为图块或外部参照插入到其他图纸中时，这个单位才会起作用，而且会根据两张图纸的单位关系进行转换。

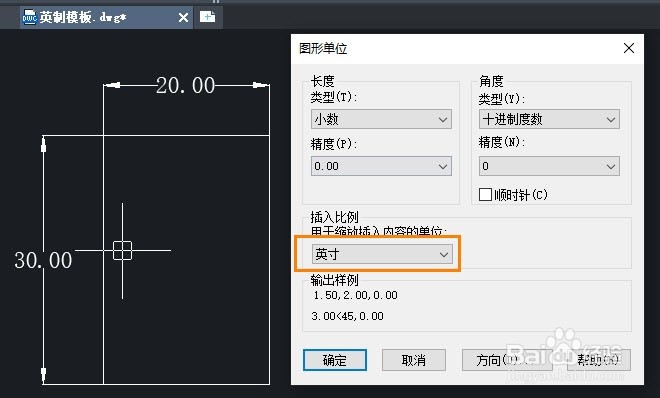

这里假设我们在CAD软件中设置图纸为英制单位，同时缩放单位也设置为英寸。

我们再在中望CAD软件中新建一个图形单位为公制（毫米）的空白文件，如下图所示

接着我们在中望CAD软件的菜单栏中找到【插入】，并点击下拉栏中的【块】，并按回车。选择要转换的图纸（刚刚的英制单位图纸），并将图纸作为图块插入到公制单位图纸文件中。此时就单位的转换就完成了

这里假设我们在CAD软件中设置图纸为英制单位，但并没有设置缩放单位。如下图设置：

接着我们在中望CAD软件中在创建一个新文件，不设置单位，并通过在命令行中输入【OPTIONS】，打开【用户系统配置】选项卡，如下图所示设置插入比例

设置完成后，插入任何无单位的图纸，都会进行由英制到公制的转换
