我们在机械制图中经常绘制螺钉，它是机械组装中不可缺少的零件，今天我们就学习下在机械制图中普通六角头螺栓的画法

工具/原料

  • 电脑
  • caxa制图软件

方法/步骤

  1. 1

    首先绘制螺栓的顶部，如图所示，螺栓的部为六角形，作为正视图可以看到两条线，

    普通六角头螺栓的画法
  2. 1
    本页面非法爬取自百度经验
  3. 2

    需要给螺栓顶部做圆角，现实考虑如果没有圆角，容易划伤使用者，如图所示

    普通六角头螺栓的画法
  4. 3

    接着绘制出螺栓的螺杆，长度可根据现实需要设计，如图所示

    普通六角头螺栓的画法
  5. 4

    接着就是绘制螺栓的螺纹，因为螺纹一道一道画比价麻烦，所以机械制图就简化了螺纹的画法，改为粗细实现来表示，如图所示

    普通六角头螺栓的画法
  6. 5

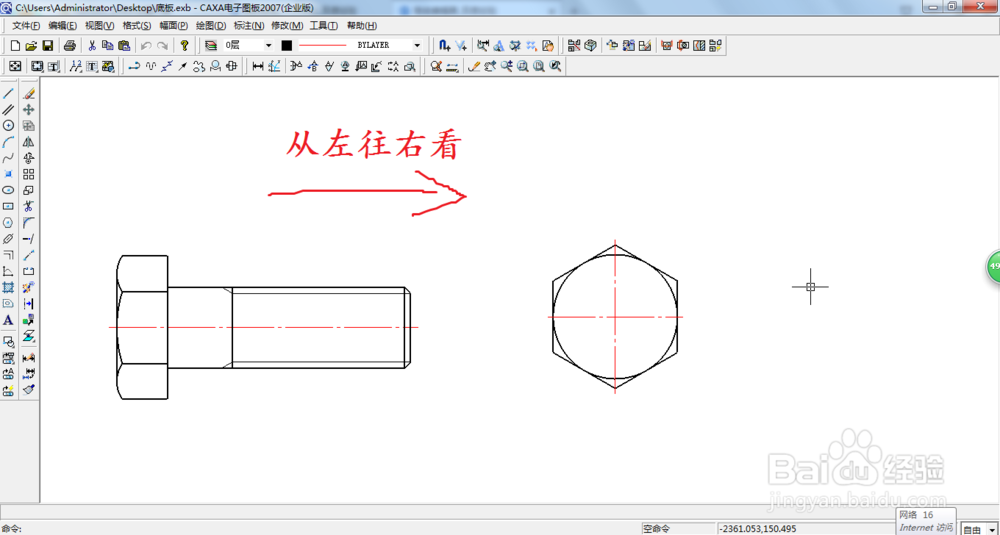

    然后画出螺栓的左视图，就是从左往右看得到的视图，这样可以看到螺栓顶部的样子，如图所示

    普通六角头螺栓的画法
  7. 6

    然后对螺栓进行标注尺寸，图中标出了部分关键尺寸，如图所示

    普通六角头螺栓的画法
