在工作绘图中，公差配合很重要，其中形位公差比较少见，也比较难一点，形位公差分形状公差、轮廓度和位置公差。那实际工作中如何标注明了呢？

工具/原料

  • CAD软件

方法/步骤

  1. 1

    先看一下形位公差的标示符号，如果不理解，可以百度一下

    CAD中如何标注形位公差
  2. 2

    在实际工作中标注应该如图标注（此图是刀具图，以圆跳动标注为例）

    CAD中如何标注形位公差
  3. 2
    该信息未经授权抓取自百度经验
  4. 3

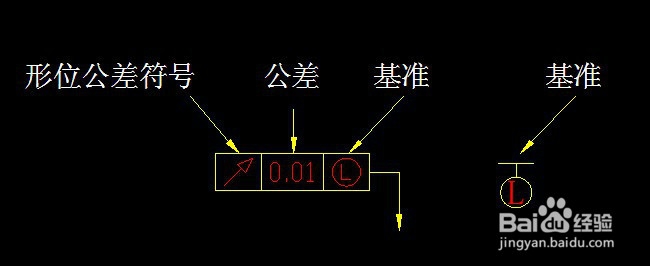

    形位公差主要包括三部分：形位公差符号、公差和基准

    CAD中如何标注形位公差
  5. 4

    在CAD中打开形位公差（快键TOLERANCE）面板，选择填入公差符号，公差和基准

    CAD中如何标注形位公差
    CAD中如何标注形位公差
  6. 5

    引线（快键LE）和基准需要自己另外画，画好后标注在适当位置即可

    CAD中如何标注形位公差
    END

注意事项

  • 形位公差一定要标注基准，它是相对于某一基准的公差
