PKPM怎么绘制基础施工图

首先，模型建立后，便是SATWE计算，计算之后，便是绘制施工图。

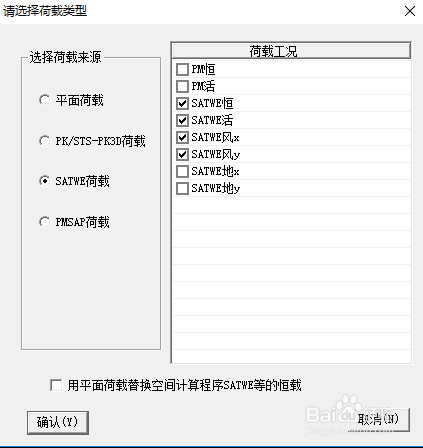

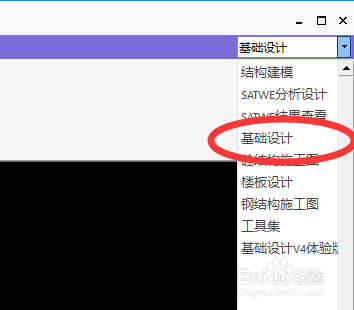

进行基础荷载读取，将计算的数据，读取到基础。单击，读取荷载，弹出对话框，选择读取的荷载，进行基础设计。

接着，单击参数按钮，设置参数。这里根据要求分别对各选项，进行设置。

选择基础类型，比如：这里选择独立柱基，选择单柱布置或者其他的布置方式。

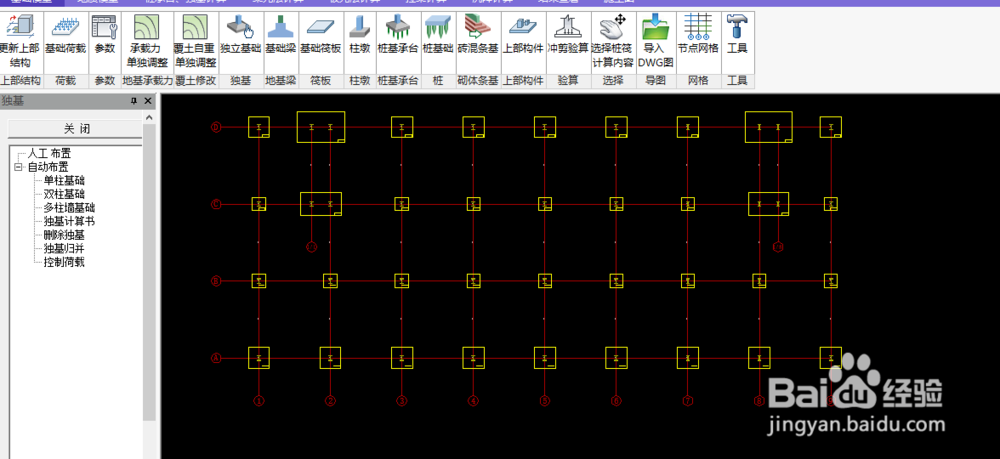

布置之后，如图所示。

接着，便可以绘制施工图了。

单击施工图，对参数进行设置，最后便是插入详图。

选择插入一个独基的详图，如图所示。

最后，便是轴线标注，效果如图。
