利用多段线功能绘制一条带实心箭头的线段，比用线画出箭头的轮廓然后在对箭头内部进行图案填充简单一些。
方法/步骤
打开cad软件，进入新建dwg文件。
![CAD中怎么用多段线画带箭头的线]()

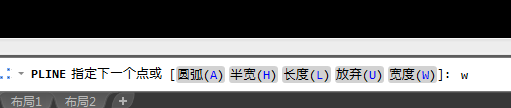

在cad中输入pl命令，在屏幕上任意点一下（确定起始点）再输入w——起始0确认——末端确认（就是你箭头最宽处的宽度尺寸）这样就画一个箭头画出来了。
![CAD中怎么用多段线画带箭头的线]()
![CAD中怎么用多段线画带箭头的线]()
![CAD中怎么用多段线画带箭头的线]()
![CAD中怎么用多段线画带箭头的线]()
- 该信息未经许可获取自百度经验
上一步执行完不要结束指令。再输入w——起始0确认——末端0确认拉一条直线。或输入L给定箭头后直线的长度L.
![CAD中怎么用多段线画带箭头的线]()
这样就一条带箭头的直线出来了
![CAD中怎么用多段线画带箭头的线]()
