Revit碰撞检查如何自定义检测范围、规则等？

1.下载安装建模大师软件

百度搜索红瓦官网，下载安装包，安装建模大师（机电）专业

2.打开模型

打开revit软件并打开需要碰撞检查的模型。（此次经验案例为

此次案例模型为综合楼全专业模型，我们需要检测整个项目中墙体和管道、管件、管道附件之间的碰撞，并导出碰撞报告）

3.设置检测范围和规则

打开案例模型，点击“碰撞检查”功能会弹出碰撞检查对话框，

范围选择“整个项目中”，平时也可以依据项目大小或者需求选“当前视图可见”、“自由选择”

规则选择“硬碰撞检测”，同时也支持“水平净距检测”,“垂直净距检测”

检测规则添加碰撞主体为“管道、管件、管道附件”，碰撞对象为“墙”，碰撞主体和碰撞对象内容可以对换；其余多余对象如果项目太大或者不需要可以直接删除；也可保留后面进行碰撞检查结果过滤。

4.碰撞点过滤

如图所示直接选择碰撞对象和碰撞主体所要检查的图元

5.碰撞点查看确认

双击碰撞点（右键定位碰撞点），同时选中如图左下角剖面框和隔离，碰撞点如图高亮显示，必要时也可以设置剖面框大小，支持链接模型检查，非链接模型可以直接在三维进行管综调整。

对于确认后没有问题的碰撞点，可以在单个碰撞点后面选择“已忽略”(右键忽略碰撞点），然后进行构件过滤，同时也拥有实时监控功能，对于修改后的没有碰撞点会自动消失，如下图所示；

6.导出碰撞检查报告

查验确认有问题的碰撞点之后，直接选中右下角功能“导出报告”如下图所示；

7.编辑碰撞检查报告

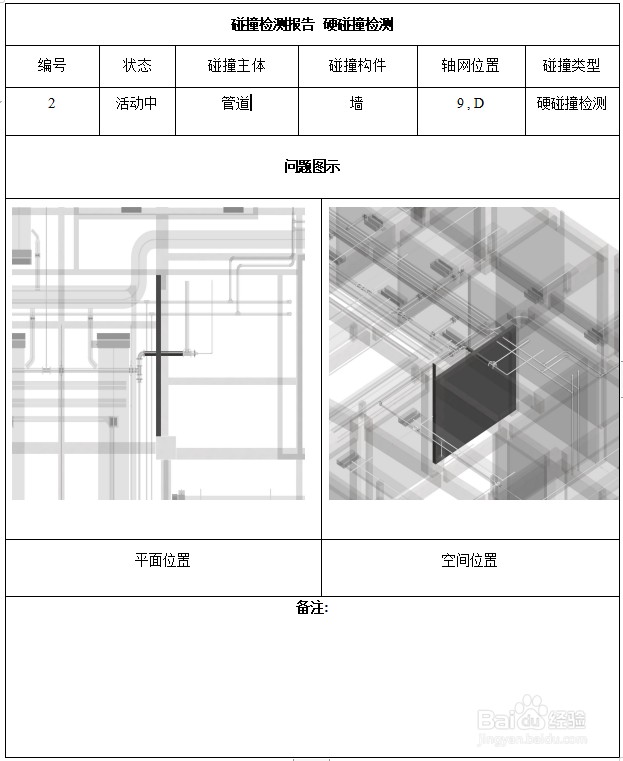

如下图所示为软件自动导出碰撞报告文档部分，包含碰撞点轴网位置，平面位置以及空间位置截图等，备注部分支持自定义编辑碰撞点问题所在。

总结：以上功能大家都学会了吗?红瓦“碰撞检查”同时也支持单专业，全专业综合碰撞检查以及软碰撞检查，很大程度上的解决了原生revit碰撞检查不支持“软碰撞”以及使用第三方软件导致碰撞检查不便于碰撞点调整等问题，大家动手试一下吧！
