CAD虚线不显示怎么办

CAD2004-cad2014各个版本的操作一样，这里以最新的CAD2014版本为例，打开CAD，使用虚线图层绘制的虚线显示的却是实线，如图。

在菜单栏，点击“格式”，弹出格式选择栏目，点击“线型”，进入限行设置界面。

这里显示了所以自己所有图层的线型，可以直接点击“加载”找打自己喜欢的虚线类型，设置即可，但是为了使得图层不乱套，强烈不建议这样操作。选中虚线的线“bylayer”（随层是最标准的做法），然后点击“显示细节”。

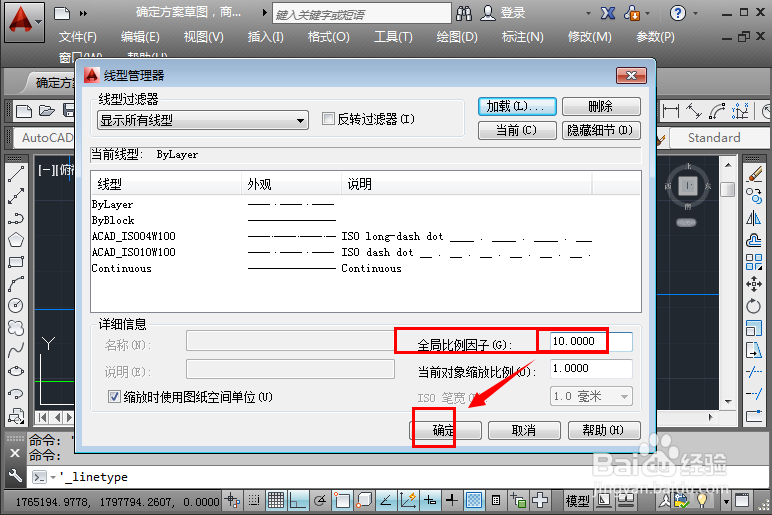

弹出“全局比例因子”和“当前对象缩放比例”功能栏，点击“全局比例因子”进行更改，这里更改显示比例。

这里更改为10，然后点击“确定”，返回到绘图界面。

是不是这个线条显示出虚线了呢，如果还不够明显，按照刚才的方式，再次更改“全局比例因子”，更改大一些即可（注意：有些可能是太大而看不出来是虚线，需要更改为小的值，这种情况主要是在绘制的图形比例很小，基本是小mm级别的图形尺寸才可能出现这种往小比例的更改）。
