立创EDA如何导入Altium.Designer的PCB文件

Altium.Designer曾经也是一个强大的电路图设计软件，不过现在立创EDA越来越受工程师们的喜爱，那么我们怎么把AD里设计的PCB导入到立创EDA呢？今天我来教你，下面我们开始吧==

工具/原料

  • 小米笔记本Air 12
  • WIN10
  • 立创EDA6.4.31

方法/步骤

  1. 1

    首先打开我们的Altium.Designer里的PCB工程，把工程另存为“PCB ASCII File(*.PcbDoc)”，注意修改另存为后的文件名字，避免原文件被覆盖

    立创EDA如何导入Altium.Designer的PCB文件
    立创EDA如何导入Altium.Designer的PCB文件
  2. 2

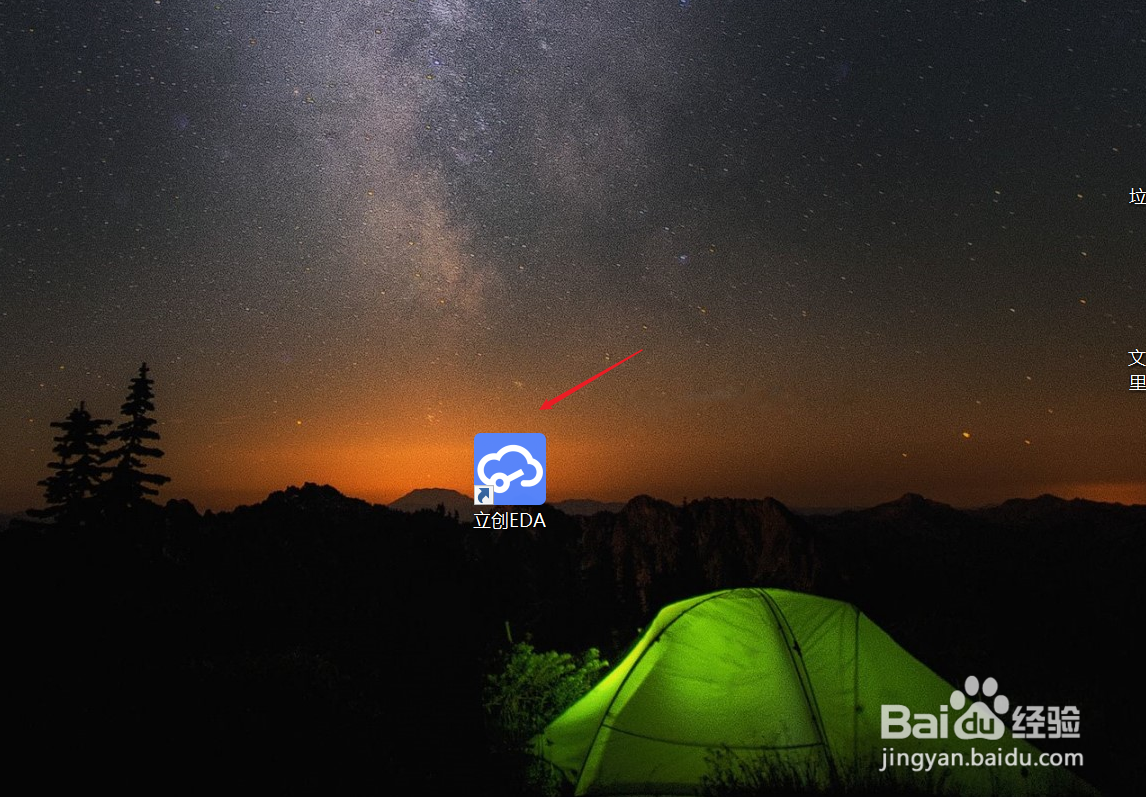

    打开立创EDA软件

    立创EDA如何导入Altium.Designer的PCB文件
  3. 3

    点击“文件”➜“打开”➜“Altium.Designer”

    立创EDA如何导入Altium.Designer的PCB文件
  4. 4

    文件操作选择“导入文件”

    立创EDA如何导入Altium.Designer的PCB文件
  5. 5

    点击“选择文件”，选择刚才我们另存为的文件，再点击“打开”➜“导入”

    立创EDA如何导入Altium.Designer的PCB文件
    立创EDA如何导入Altium.Designer的PCB文件
  6. 6

    最后Altium.Designer里设计的PCB就成功导入到L立创EDA啦

    立创EDA如何导入Altium.Designer的PCB文件
