在UG软件中，用户输入文本后，需要使用拉伸工具，可以添加刻字文本。以下是具体操作步骤：

工具/原料

  • Dell游匣G15
  • windows10
  • Unigraphics NX2021

方法/步骤

  1. 1

    点击曲线

    进入主页面中，打开一个模型，点击曲线。

    ug刻字文本怎么添加
  2. 2

    点击文本

    在曲线属性栏中，选择文本选项。

    ug刻字文本怎么添加
  3. 3

    设置文本类型

    点击类型旁边的下拉箭头，选择面上。

    ug刻字文本怎么添加

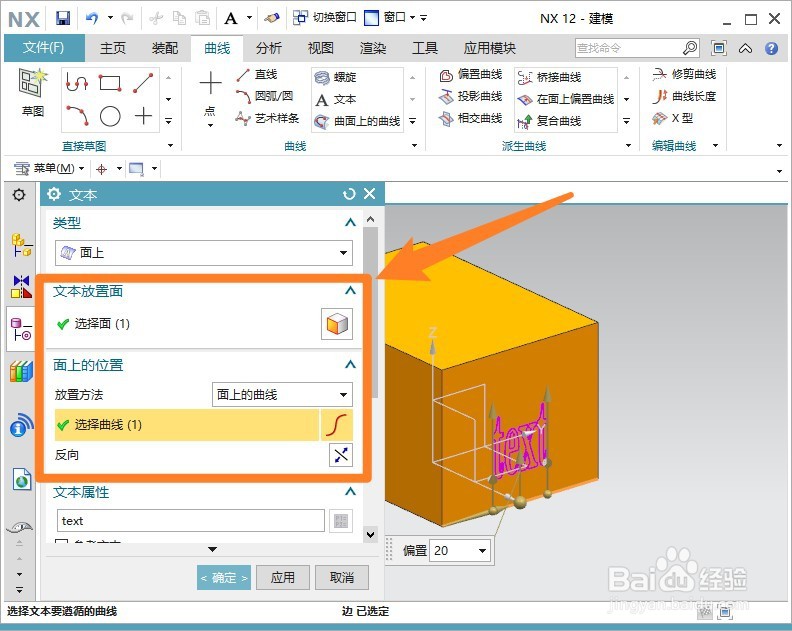

  4. 4

    设置文本和面上位置

    根据实际需要选择文本位置和面上位置。

    ug刻字文本怎么添加
  5. 5

    设置文本属性

    在文本处输入文字，设置文字属性。



    ug刻字文本怎么添加
  6. 6

    选择拉伸

    点击菜单栏首页，选择特征，点击拉伸选项。

    ug刻字文本怎么添加

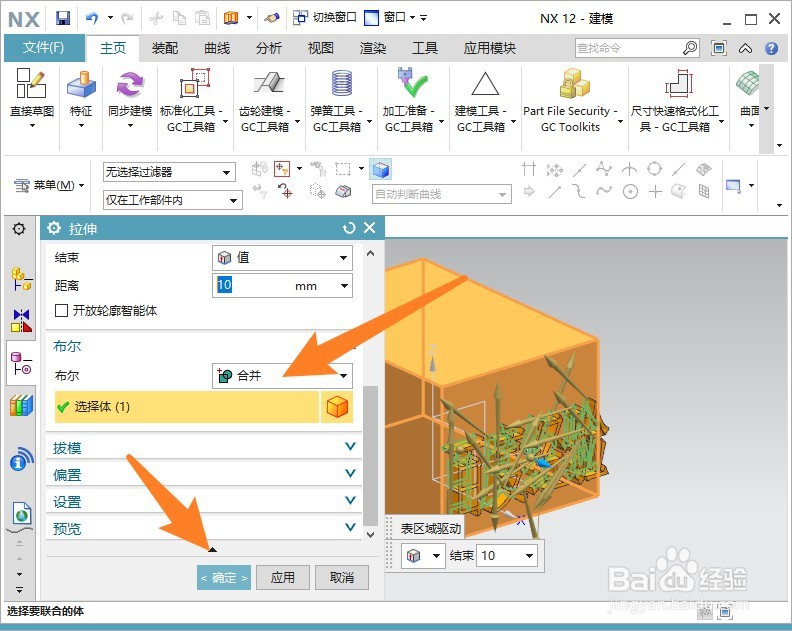

  7. 7

    设置布尔类型

    根据需要设置限制的距离，在布尔处点击合并，点击确定即可。

    ug刻字文本怎么添加
  8. 8

    完成刻字文本

    可以看到刻字文本添加好了。

    ug刻字文本怎么添加
