Solidworks是一款功能强大的三维设计软件。目前随着科技进步，很多制造业企业都开始选用solidworks建模，学好solidworks入门将对你的职业生涯很有帮助。下面就来教大家用solidworks画三维纸巾盒模型的方法。

solidworks 2015 画纸巾盒（solidworks入门）

工具/原料

  • Solidworks 2015
  • win7 64位
  • RAM 8G内存以上

方法/步骤

  1. 1

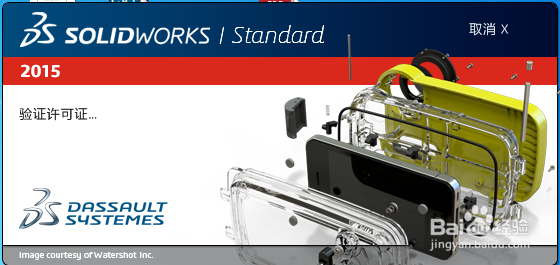

    首先打开solidworks 2015软件。

    solidworks 2015 画纸巾盒（solidworks入门）
    solidworks 2015 画纸巾盒（solidworks入门）
  2. 2

    点击上面的新建按钮，新建一个零件图。

    solidworks 2015 画纸巾盒（solidworks入门）
    solidworks 2015 画纸巾盒（solidworks入门）
  3. 3

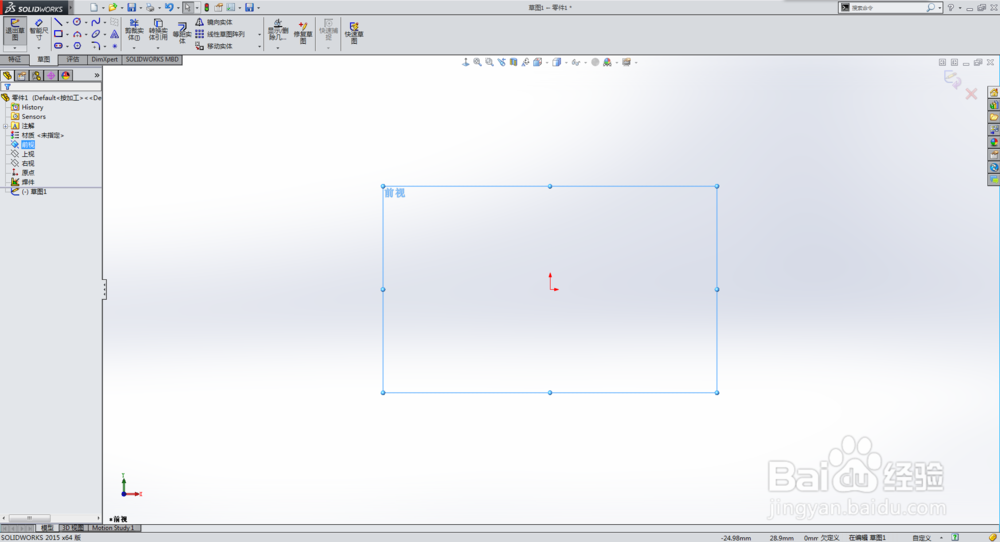

    选择“前视基准面”，点“草图绘制”。

    solidworks 2015 画纸巾盒（solidworks入门）
    solidworks 2015 画纸巾盒（solidworks入门）
  4. 3
    相关内容未经许可获取自百度经验
  5. 4

    然后点左上角的“矩形”，找到原点进行点击拖动，画出一个矩形。

    solidworks 2015 画纸巾盒（solidworks入门）
    solidworks 2015 画纸巾盒（solidworks入门）
  6. 5

    接下来是对矩形草图进行尺寸标注。按住鼠标右键往上拖，出来尺寸标注，输入长和宽。

    solidworks 2015 画纸巾盒（solidworks入门）
    solidworks 2015 画纸巾盒（solidworks入门）
    solidworks 2015 画纸巾盒（solidworks入门）
  7. 6

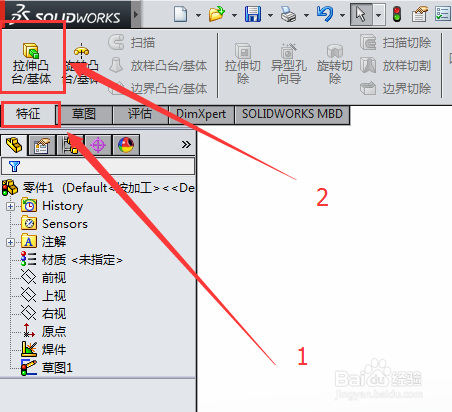

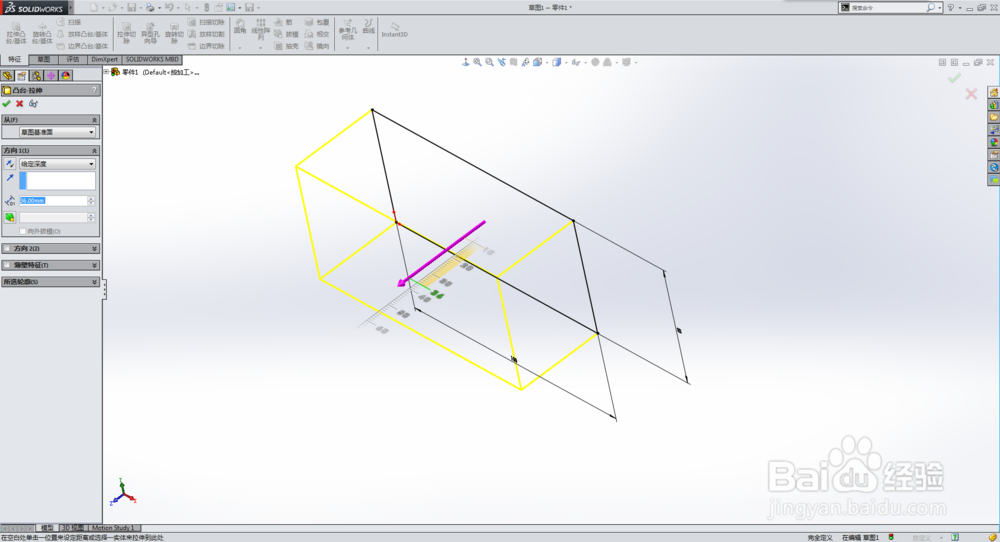

    点“特征”，进行拉伸凸台，出来一个箭头，点住箭头可以拖动，随意拉伸盒子厚度。

    solidworks 2015 画纸巾盒（solidworks入门）
    solidworks 2015 画纸巾盒（solidworks入门）
    solidworks 2015 画纸巾盒（solidworks入门）
  8. 7

    接下来要在盒子上面画个椭圆。点击左上角的椭圆，在盒子表面绘制草图，画一个椭圆，并进行尺寸标注。

    solidworks 2015 画纸巾盒（solidworks入门）
    solidworks 2015 画纸巾盒（solidworks入门）
  9. 8

    给盒子表面的椭圆添加分割线，并进行抽壳。抽壳厚度选2mm，也就是纸巾盒的内壁厚。

    solidworks 2015 画纸巾盒（solidworks入门）
    solidworks 2015 画纸巾盒（solidworks入门）
    solidworks 2015 画纸巾盒（solidworks入门）
  10. 9

    给纸巾盒添加材质。右键单击材质，编辑材质，选用橡木。

    solidworks 2015 画纸巾盒（solidworks入门）
    solidworks 2015 画纸巾盒（solidworks入门）
  11. 10

    完成了，三维立体的橡木纸巾盒就出现了。

    solidworks 2015 画纸巾盒（solidworks入门）
  12. 11

    如果有疑问可以留言，如果喜欢请给个赞吧~

    END

注意事项

  • solidworks2015是目前最新版本，需要较高的电脑配置；
