UGNX10.0扭曲弹簧运动仿真使用了一个连杆、一个旋转副，然后为其添加弹簧，在使用弹簧的类型时，用到的是旋转副选项，通过对摇杆了简单设置，可以模拟在扭曲弹簧的作用力下，其摆动时的运动仿真过程。
NX运动仿真操作范例：
打开扭曲弹簧的零件，其由摇杆、弹簧片、简易支撑座组成；
![UGNX10.0怎么创建扭曲弹簧运动仿真过程]()
在UGNX10.0建模下绘制完扭曲弹簧组件后，从起始位置进入到运动仿真中，并新建一个仿真机构；
![UGNX10.0怎么创建扭曲弹簧运动仿真过程]()
- 该信息未经授权抓取自百度经验
由于摇杆需要运动，选中摇杆，把其设置成连杆；
![UGNX10.0怎么创建扭曲弹簧运动仿真过程]()
扭曲弹簧的运动过程是一个旋转的运动轨迹，要为其添加一个旋转副；
![UGNX10.0怎么创建扭曲弹簧运动仿真过程]()
增加弹簧，在弹簧的类型下，要选中旋转副，选中步骤4创建的旋转副，用其表达式，给其值后，点确定；
![UGNX10.0怎么创建扭曲弹簧运动仿真过程]()
点解算求解，在弹出的对话框中给其运动时间及运动步数，然后点确定；
![UGNX10.0怎么创建扭曲弹簧运动仿真过程]()

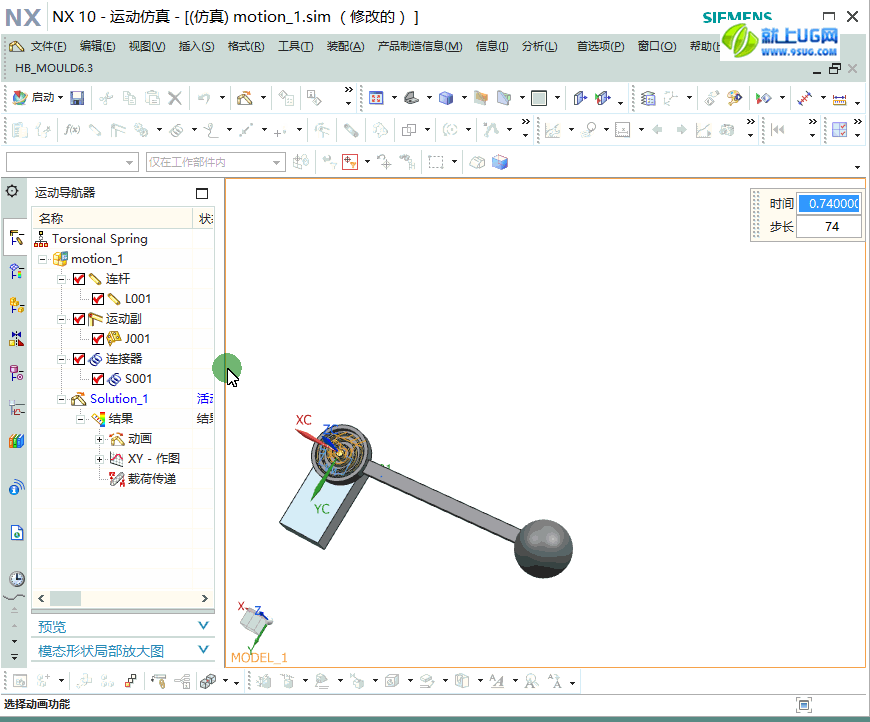

通过动画播放，在UGNX10.0下创建扭曲弹簧运动仿真过程就完成了。
![UGNX10.0怎么创建扭曲弹簧运动仿真过程]()
