AltiumDesigner报unrouted net constrain怎么办

  • 原创
  • |
  • 浏览：6350
  • |
  • 更新：
  • AltiumDesigner报unrouted net constrain怎么办1
  • AltiumDesigner报unrouted net constrain怎么办2
  • AltiumDesigner报unrouted net constrain怎么办3
分步阅读

AltiumDesigner报unrouted net constrain怎么办？本文截图出自专业工程软件，高清图片，如实描述，100%能解决问题。下面是解决方法：

工具/原料

  • HP战神3代
  • Windows 1121H2
  • atium designer16.1

方法/步骤

  1. 1

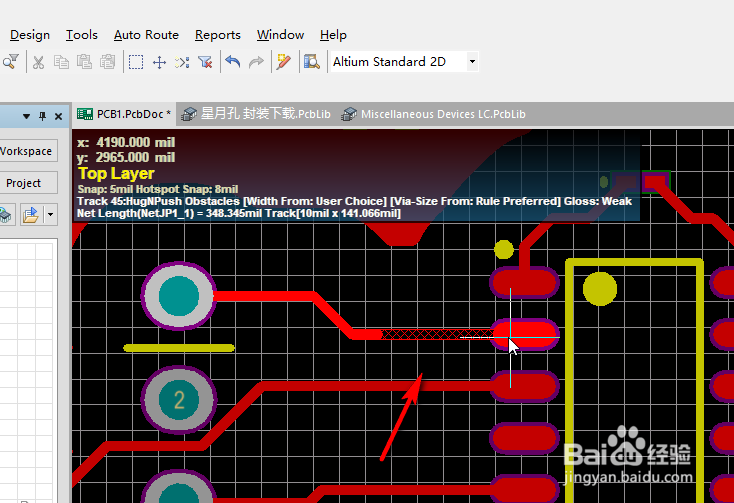

    进入PCB环境编辑器，将PCB文件放大，找到报错的track，点击选中并删除，如下图所示

    AltiumDesigner报unrouted net constrain怎么办
  2. 1
    本页面未经授权抓取自百度经验
  3. 2

    用鼠标框选报错线周围区域，可以找到隐藏的线头直接删除，如下图所示

    AltiumDesigner报unrouted net constrain怎么办
  4. 3

    使用place--line直接重新连接导线，重新执行规则检查就可以正常通过了，如下图所示

    AltiumDesigner报unrouted net constrain怎么办
