C4D建模--如何连接不同分段数的对象

  这里用不同分段的圆柱来进行说明；创建一个旋转分段为16的圆柱，去掉封 顶，其它参数默认；将圆柱体向Y轴移动一段距离。如图所示。

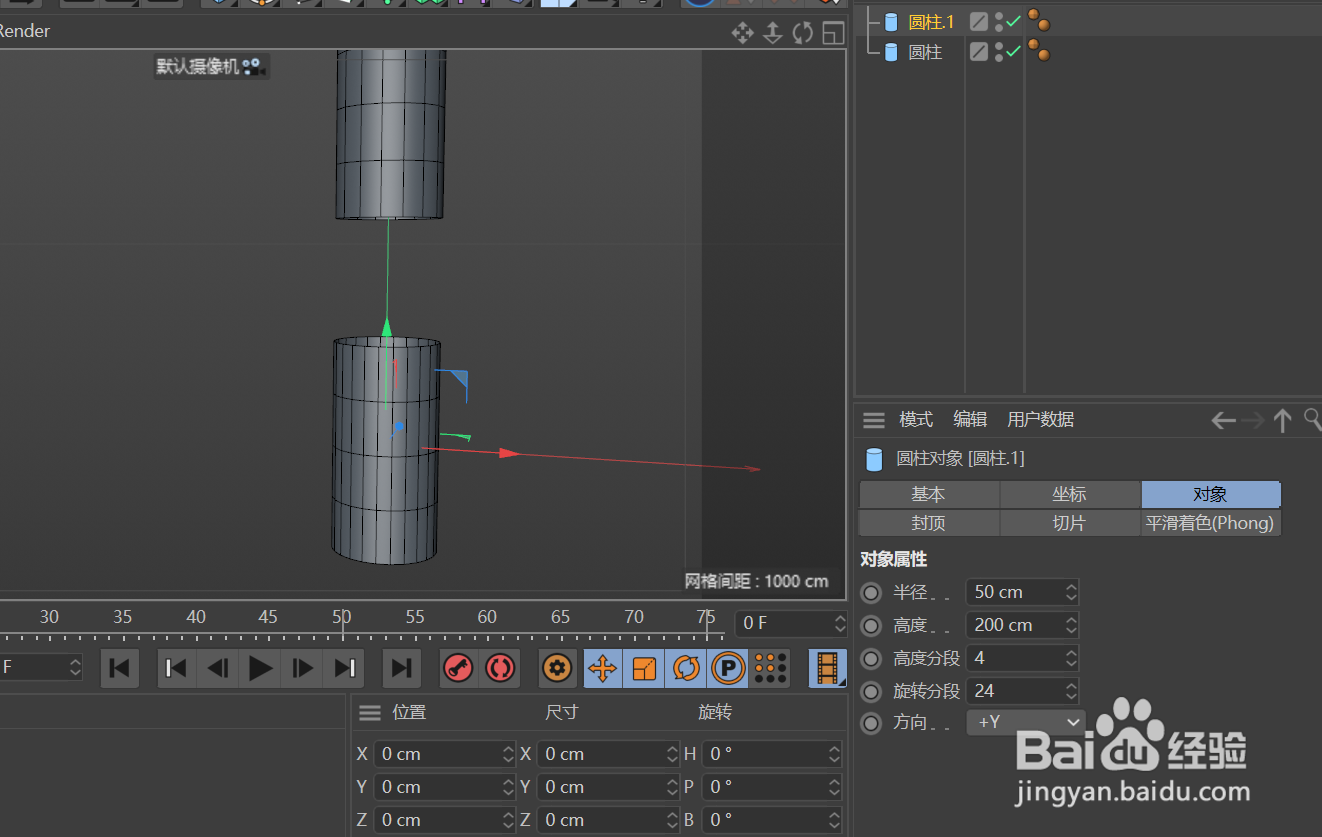

  创建一个旋转分段为24的圆柱，去掉封顶，其它参数默认；让二个圆柱处于Y轴上。

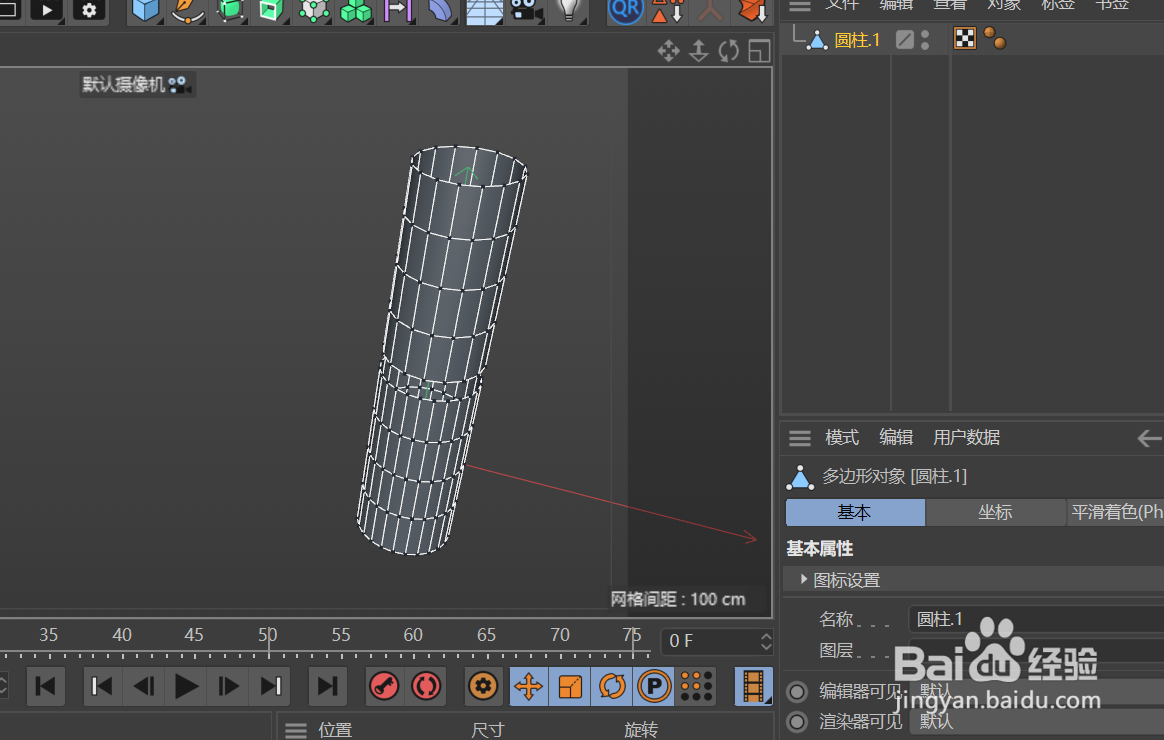

  将两圆柱调整到相接状态，将二个圆柱合并成一个对象。

  用焊接工具，将两圆柱上能够一一对应的点焊接好。

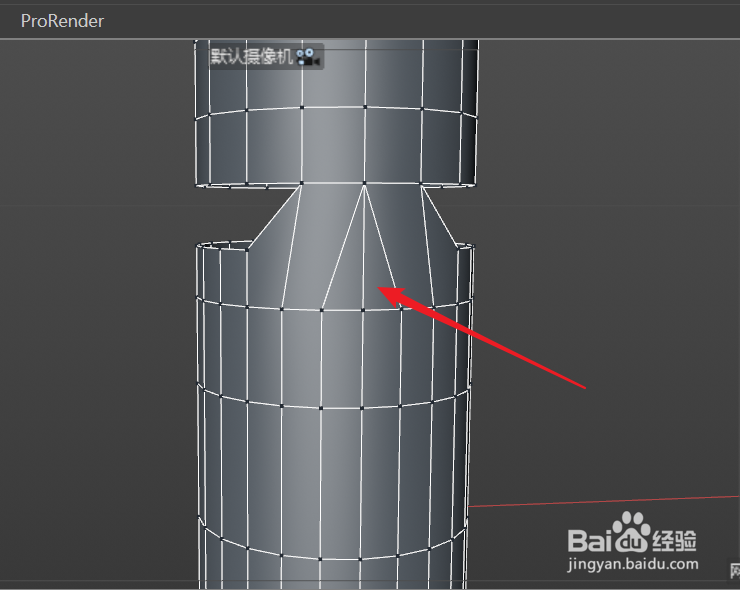

  其它对应不上的点采用就近焊接的原则，保证一一对应的点焊接后有一条分段线竖直连接两对象（这一 点很重要）；如图所示。

  按照上面的连线原则可以发现，两圆柱一一对应的点处构成了二个三角面；其它连接处都是四边面。下面进行优化。

  在三角面的上方少旋转分段的圆柱面处，选择一圈边进行滑动复制；如图所示。

  通过滑动复制使连接处多出二根线，这正好将三角面的边去掉；连线，去掉N-gon.即可使整个连接处都是四边面。如图所示。

  当然这种连接，要求两者的分段数为偶数。所以在建模初期要提前考虑好分段数。
