AD9格点设置方法

使用AD9设计PCB的过程中，通常需要设置不同的格点。比如在布局时设置大格点50mil，走线时设置较小格点20mil,25mil等。这里介绍下常用格点及格点设置的方法。

工具/原料

1

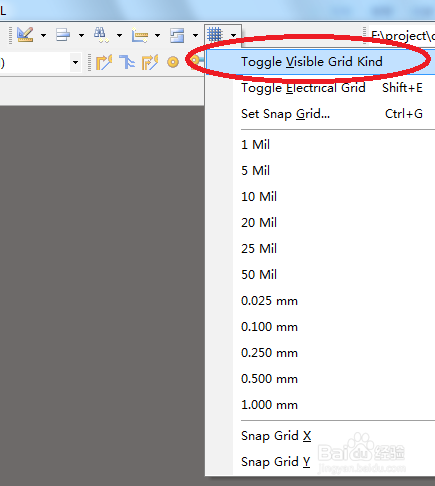

更改格点显示类型。如图，在工具栏中找到网格状的图标，点击下三角，选则Toggle Visible Grid Kind，可以实现显示格点在网格和点阵模式之间切换。
1
本页面未经许可获取自百度经验
2
调出格点设置窗口。右键->Options->Board Options，或使用快捷键'O+B'。
3
设置格点。格点属性框如图。可以设置四种格点的大小：
1. Snap Grid(鼠标一次移动的最小距离)；
2. Component Grid(移动元件时一次移动的最小距离)；
3. Electrical Grid(选中后，鼠标可以自动捕捉的最小半径，如走线时鼠标可以捕捉到焊盘的中心，测量时鼠标可以捕捉到线的中心)；
4. Visible Grid(显示格点大小，即眼睛看到的格点的大小，也可设置格点类型)。
注意，除了可以在下拉菜单中选择格点大小，还可以手动输入格点大小。
4
以显示Component Grid设置(0.25mm,0.25mm)为例，看下0.5mm间距的芯片引脚显示的状态，如图。（为了能看到效果，设置Visible Grid(0.25mm,0.25mm)）
5

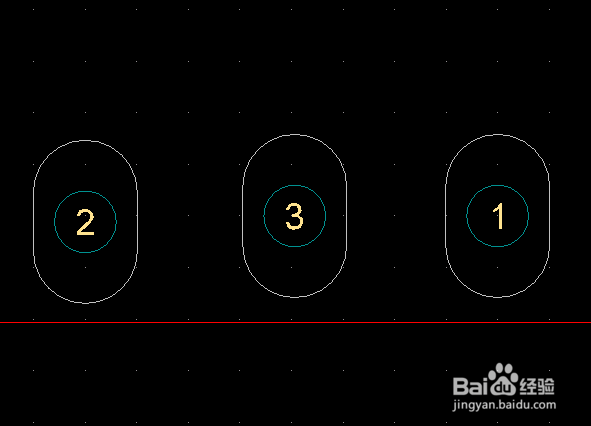

Component Grid设置(25mil,25mil)，看下2.54mm间距的插座引脚显示的状态，如图。（为了能看到效果，设置Visible Grid(25mil,25mil)）
6
Snap Grid设置（0.25mm,0.25mm），Visible Grid设置(0.25mm,0.25mm)，走线状态，如图
7
Snap Grid设置（0.25mm,0.25mm），Visible Grid设置(0.25mm,0.25mm)，过孔放置，如图
