用creo绘制制冷空调蒸发器之u管

蒸发器的绘制，最重要的是u管，正确绘制u管能够在后续的设计过程中完成流路的设计，此项工作属于关键性工序。本文介绍如何使用creo软件完成u管的绘制，详情请参考下文步骤。

工具/原料

1
新建u-pipe实体文件，进入实体绘制，选择【草绘】，front平面，绘制u管的路径曲线。此时需要明确u管的长度尺寸，本例为900mm，按照如图所示绘制草绘曲线。
1
本页面未经许可获取自百度经验
2
完成曲线绘制后，退出草绘，回到模型界面，此时需要点击【扫描】命令，进入u管的实体建设，点击【创建或选择已有截面】完成扫描曲线的建设，而后点击确定，得到u管的实体模型，如图所示：
3

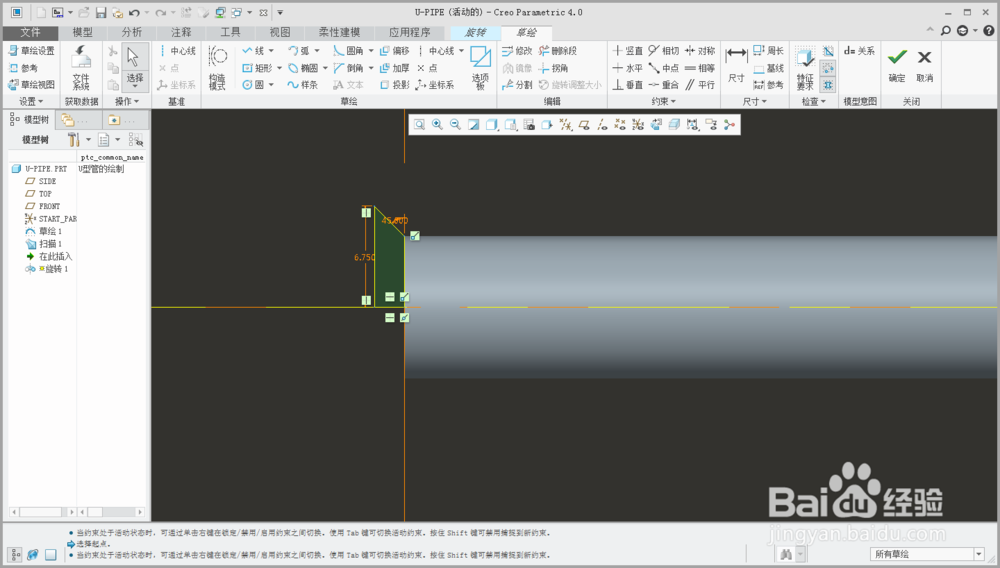

这一步，非常关键，需要绘制焊接用的喇叭口，此时选择一个平面选择【旋转】命令，进入喇叭口的草绘，喇叭口的尺寸由管径和扩口模具决定，本例按照常规设计，如图所示：
4
重复三步骤，使得u管的两端各自一个喇叭口，之后点击【抽壳】命令，完成u管的三维造型设计，φ9.52铜管厚度默认按照0.6mm。如图所示：
