solidworks工程图如何修改公差标注尺寸？

  • 原创
  • |
  • 浏览：4400
  • |
  • 更新：
  • solidworks工程图如何修改公差标注尺寸？1
  • solidworks工程图如何修改公差标注尺寸？2
  • solidworks工程图如何修改公差标注尺寸？3
  • solidworks工程图如何修改公差标注尺寸？4
  • solidworks工程图如何修改公差标注尺寸？5
  • solidworks工程图如何修改公差标注尺寸？6
  • solidworks工程图如何修改公差标注尺寸？7
分步阅读

很多初用SolidWorks制作工程图的伙伴，都会遇到公差的尺寸和标注尺寸一样大的情况，这样会占据很多图纸空间、影响标注美观。下面简单几步教你如何解决这个问题。

solidworks工程图如何修改公差标注尺寸？

工具/原料

  • 电脑
  • solidworks软件

方法/步骤

  1. 1

    首先，打开工程图，点击“选项”。

    solidworks工程图如何修改公差标注尺寸？
  2. 2

    在选项中找到“文档属性”。

    solidworks工程图如何修改公差标注尺寸？
  3. 2
    本页面未经授权抓取自百度经验
  4. 3

    然后找到“尺寸”。

    solidworks工程图如何修改公差标注尺寸？
  5. 4

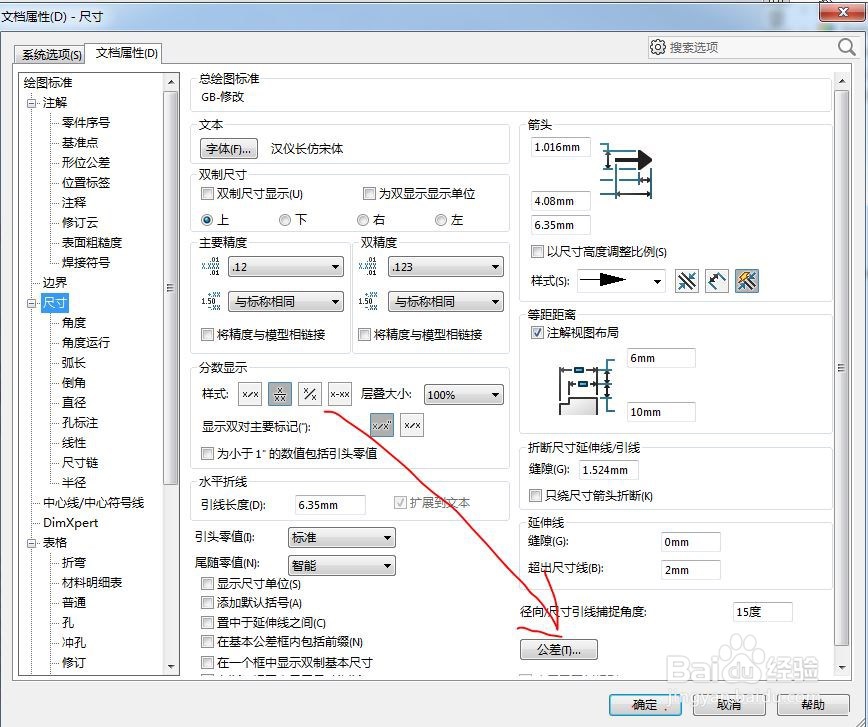

    在尺寸中点开公差。

    solidworks工程图如何修改公差标注尺寸？
  6. 5

    找到字体比例。

    solidworks工程图如何修改公差标注尺寸？
  7. 6

    将比例改为0.5即可。

    solidworks工程图如何修改公差标注尺寸？
    END

注意事项

  • 此更改只能使后续添加有效，已经标注部分无法更改。
