机械制图---尺寸标注学习

一、基本标注

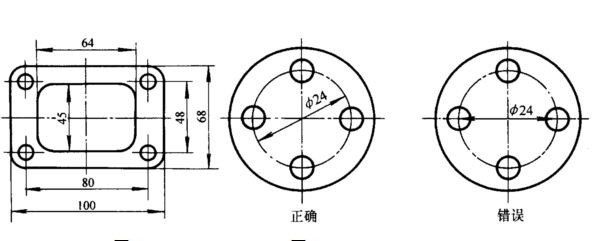

          尺寸标注的基本标注是指对投影为直线的面的大小进行标注，如下图

      所示。基本标注在标注前不需要加任何字符或代号，他仅仅表示两个尺

      寸界线之间的距离。

二、半径标注

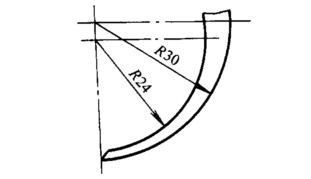

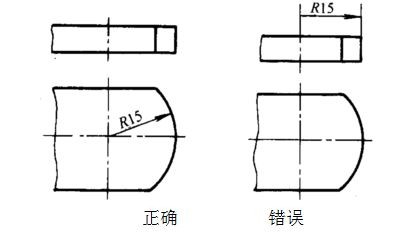

           半径尺寸标注的数字前应加注符号“R”，其尺寸线应通过圆弧的

       中心。半径尺寸应标注在投影为圆弧的视图上。当圆弧半径过大，或

       在图纸范围内无法标注出圆心位置时，可用折线的尺寸线标注，具体

       参见下图。

三、直径的标注

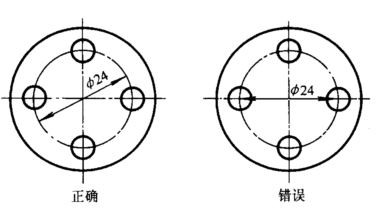

          直径尺寸标注的数字前应加注符号“Φ”，直径尺寸标注是指对投影

      为圆形的圆柱面的直径大小进行标注。其尺寸线应通过圆的圆心。直径

      尺寸应标注在投影为圆的视图上。图形的轮廓线、中心线或他们的延长

      线，可以用作尺寸界线，但不可以用作尺寸线，具体参见下图。

四、弦长的标注

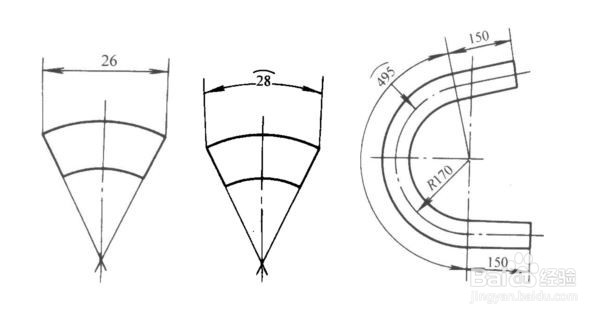

          弦长和弧长的尺寸界线应平行于该弦（或弧)的垂直平分线，当弧度

        较大时，可沿径向引出尺寸界线。弦长的尺寸线为直线，弧长的尺寸

        线为圆弧。弧长的尺寸数值上方，需加注符号“︵”，具体参见下图。

五、球面的标注

          标注球面的直径或半径时，应在其符号“Φ”和“R”前再加注符号

       “S”。对于螺钉或铆钉的头部或轴（包括螺杆）及手柄的端部等，在

         不致引起误解时，可省略符号“S”。具体参见下图。

六、角度的标注

          角度尺寸的尺寸界线应沿径向引出，尺寸线为圆弧，其圆心是该角的

       顶点。角度的数字一律写成水平方向，一般注写在尺寸线的中断处，必

       要时可按下图的形式标注。

六、厚度的标注

          对于扮装零件，在不显示其厚度的图形上标注厚度尺寸时，应在尺寸

       数字前加注符号“t”，详见下图。
